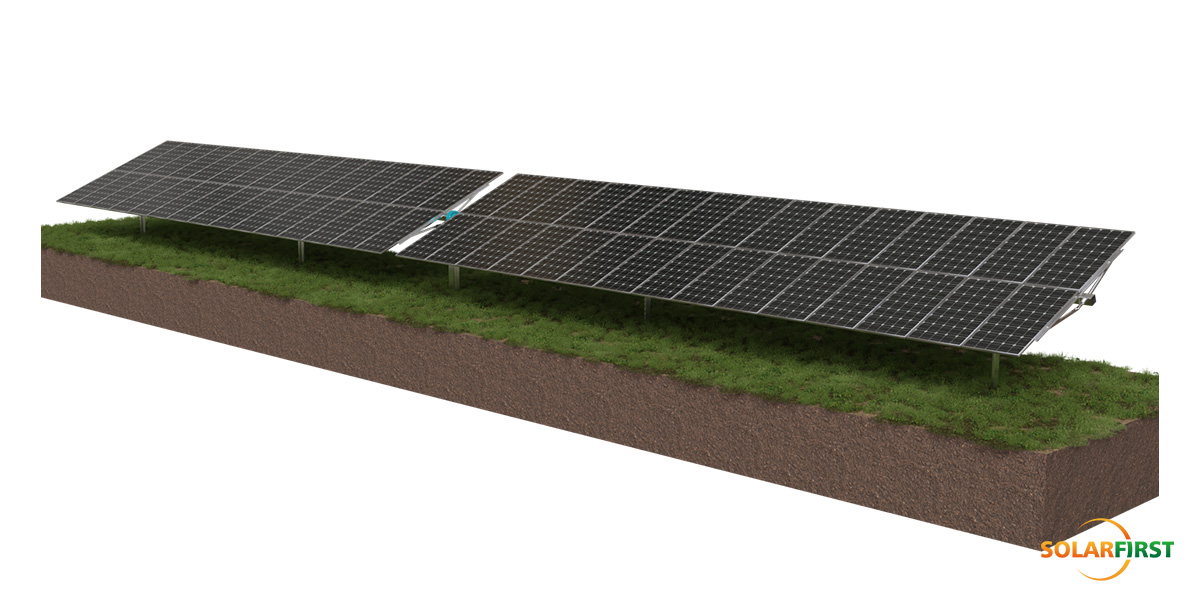

Solar-Nachführsysteme der Horizon D-Serie

01 Produktbeschreibung

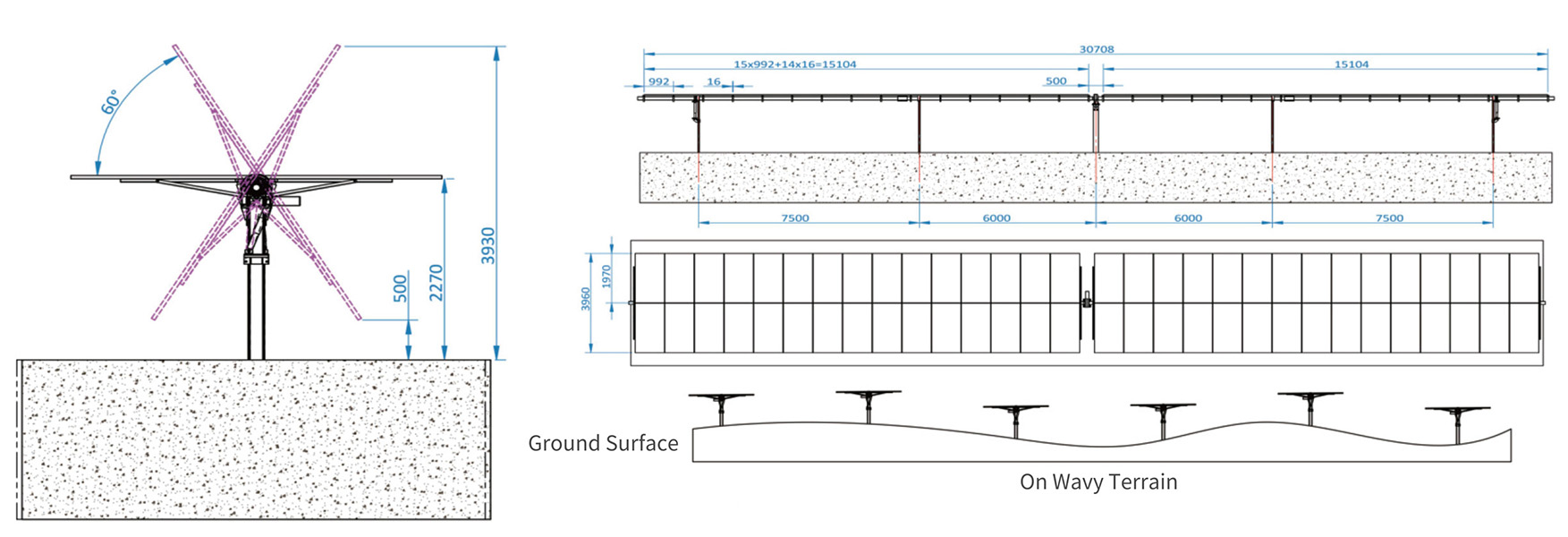

Der Tracker der Horizon D-Serie ist für eine hohe Anpassungsfähigkeit an unebenes Gelände mit einem Neigungsunterschied von bis zu 15 % in Nordostrichtung ausgelegt. Sein 2P-Moduldesign reduziert die Anzahl der erforderlichen Pfahlgründungen deutlich auf etwa 140 Stück pro MW und senkt so die Gesamtkosten.

Das System ist mit 182-mm- und 210-mm-Zellmodulen kompatibel und verfügt über eine hindernisfreie Anordnung zwischen unabhängigen Trackern für einfache Konstruktion und Wartung. Seine Zuverlässigkeit wird durch ein unabhängiges Steuerungssystem erhöht, das den Betrieb überwacht und Fehlerquellen identifiziert, um Leistungsverluste zu minimieren. Die intelligente Tracking-Technologie passt den Neigungswinkel basierend auf Gelände- und Wetterdaten an, um die Energieerzeugung zu steigern. Die Systemstabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet.

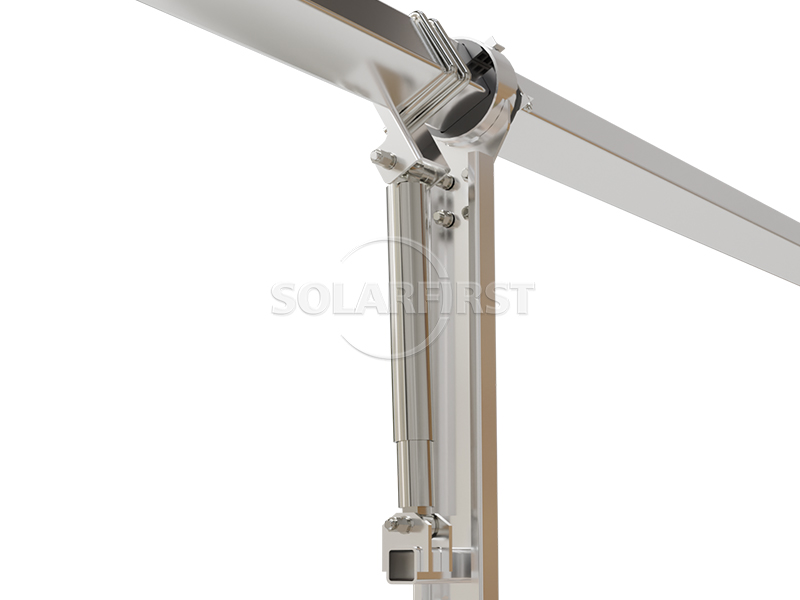

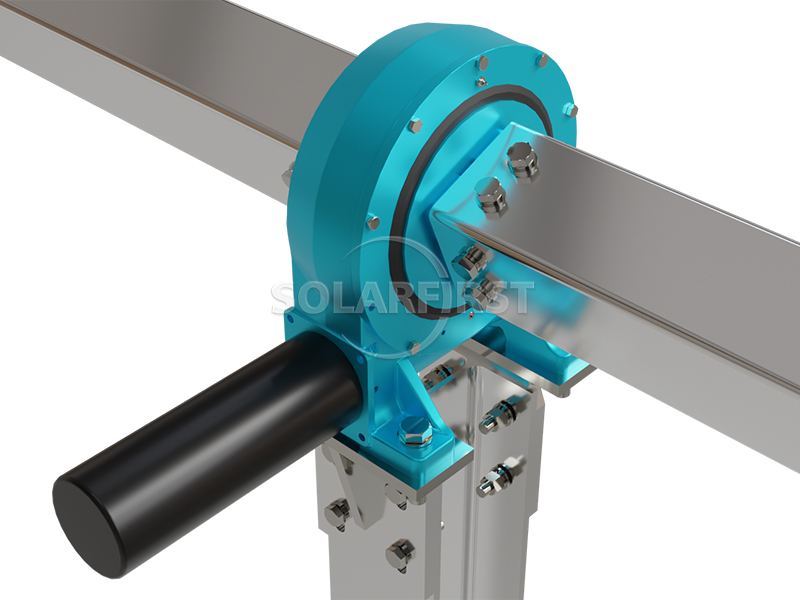

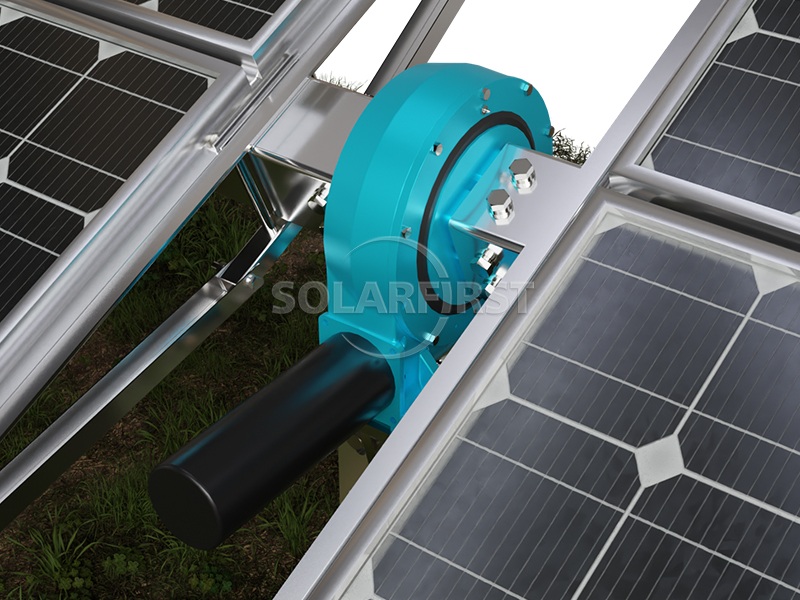

Die Hauptstruktur besteht aus feuerverzinktem oder Zn-Al-Mg-beschichtetem Stahl mit einer mittleren Beschichtungsdicke von ≥80 μm. Sie verfügt über ein Schwenkantriebssystem und unterstützt verschiedene Fundamenttypen, darunter PHC, Ortbetonpfähle und Stahlpfähle.

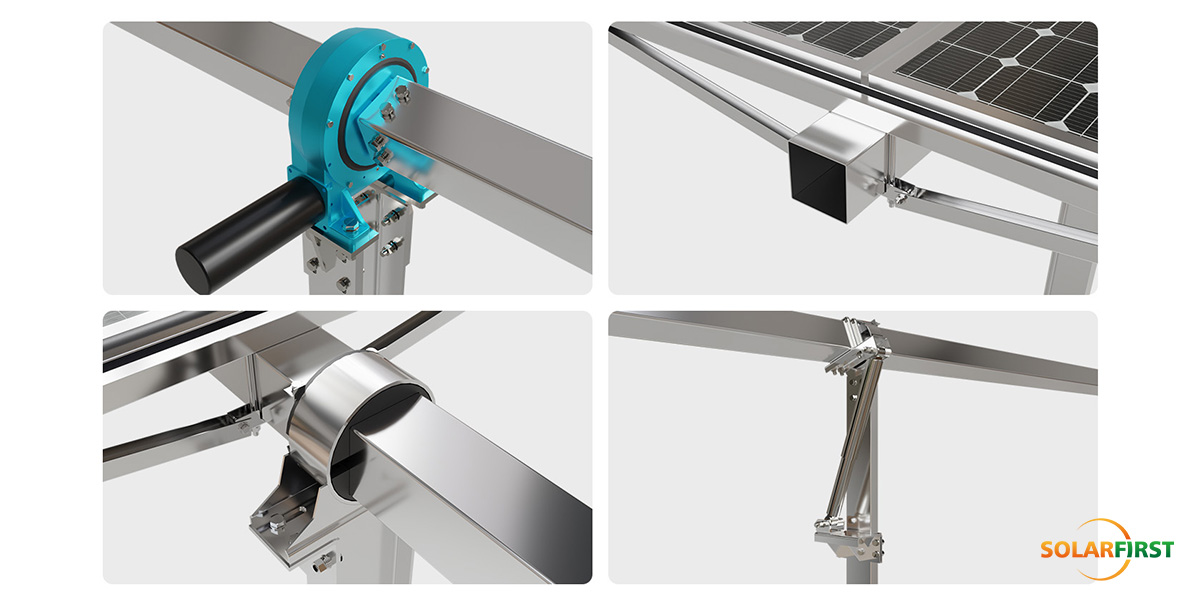

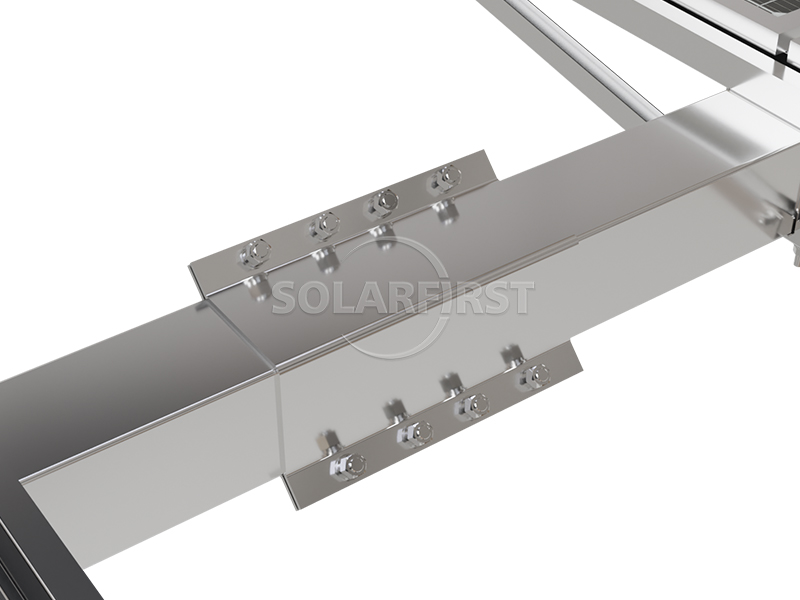

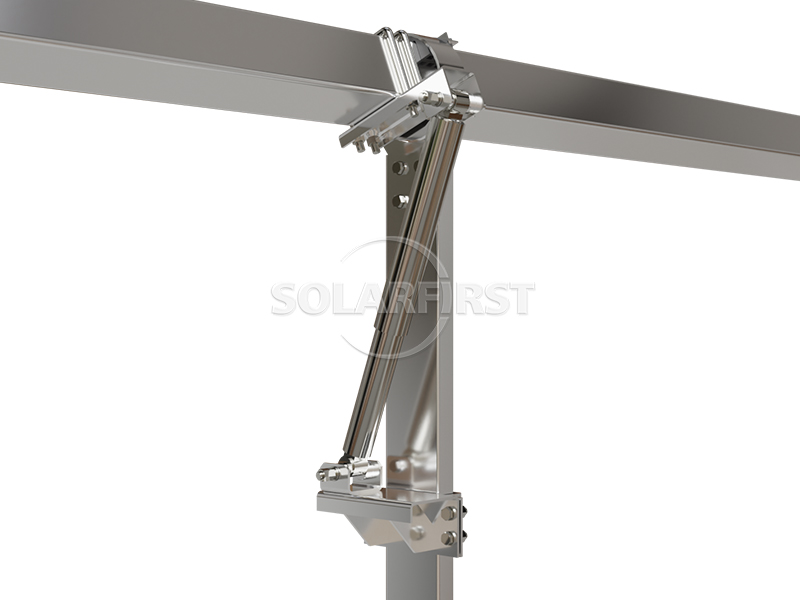

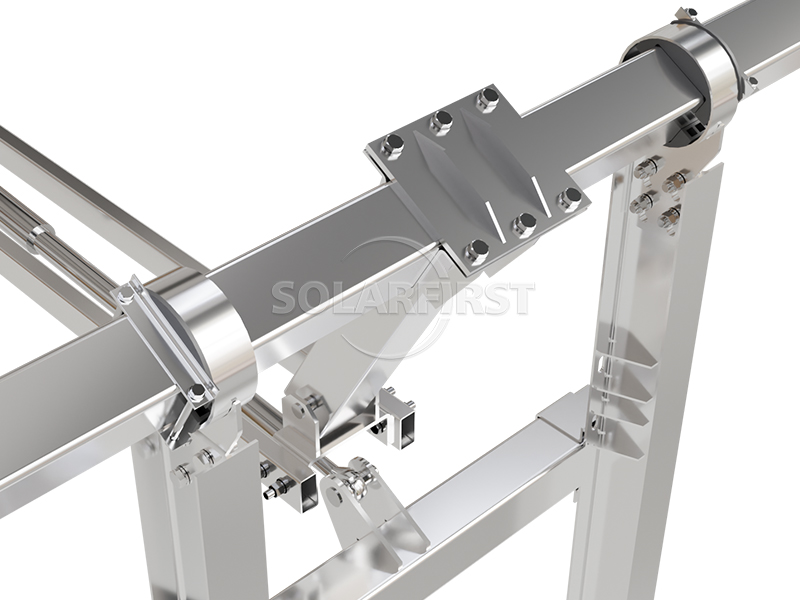

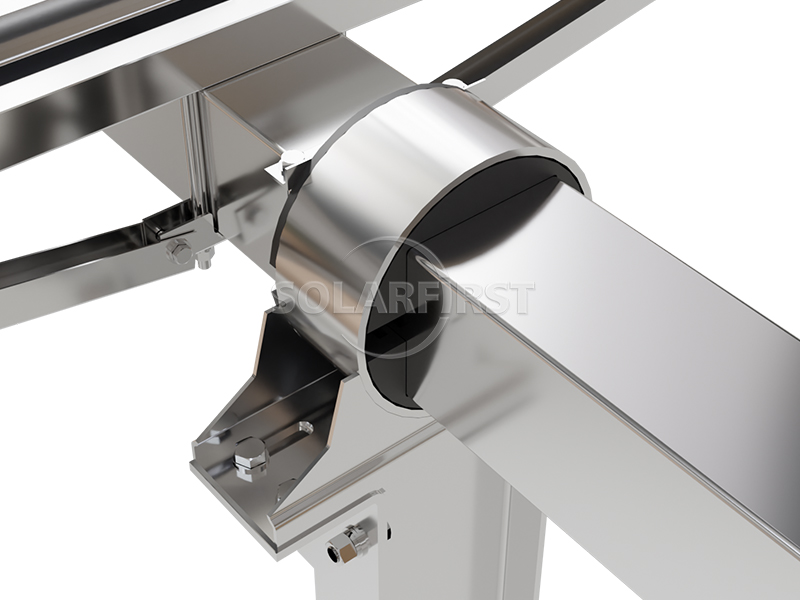

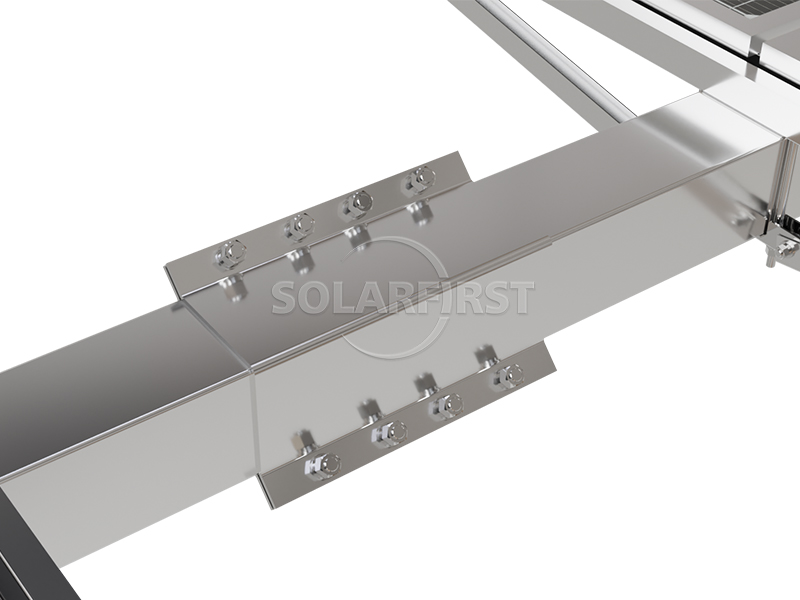

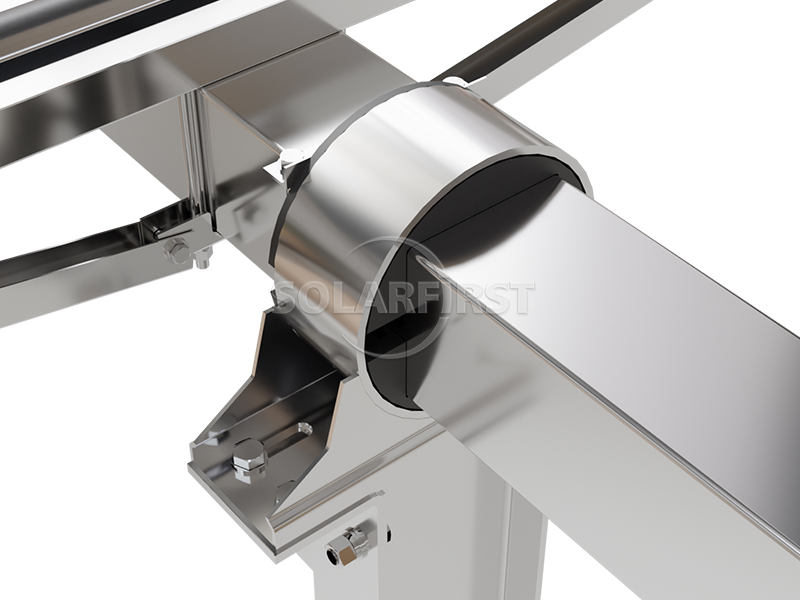

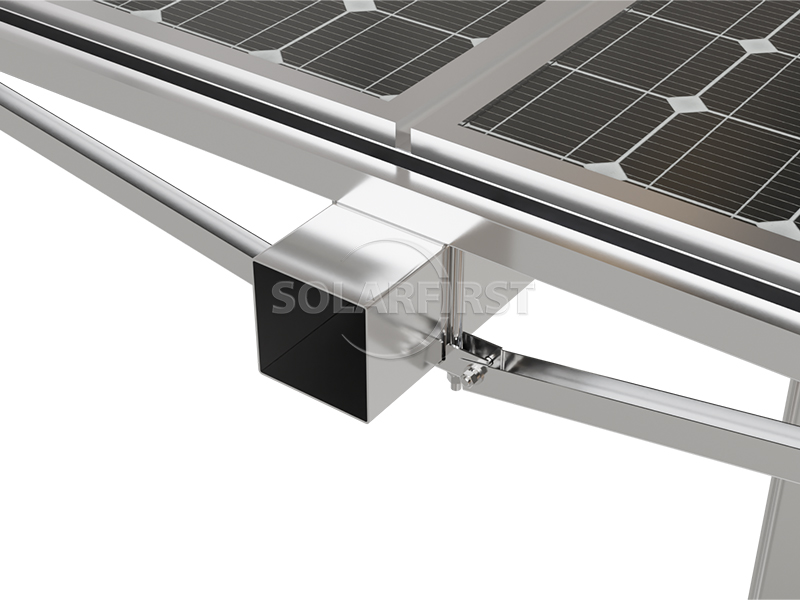

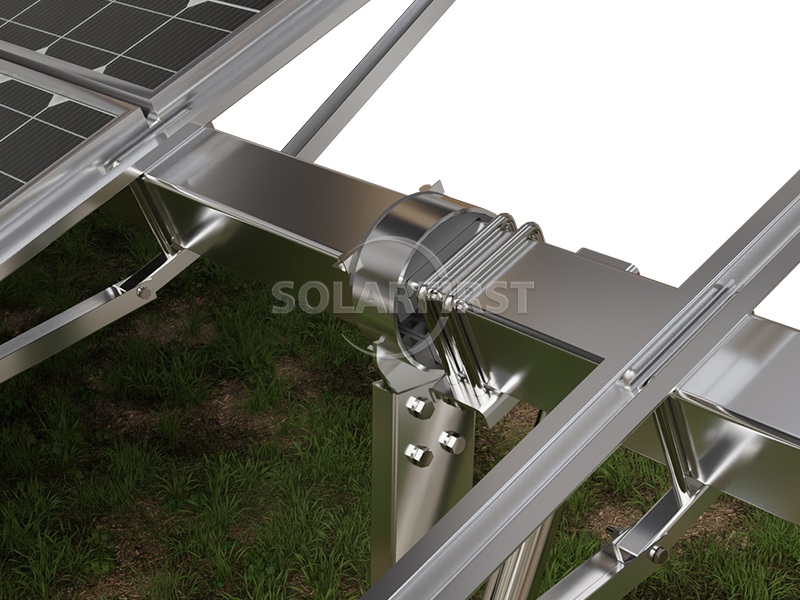

02 Zubehörschema

03 Kerntechnische Parameter

04 Branchenanwendungsszenarien

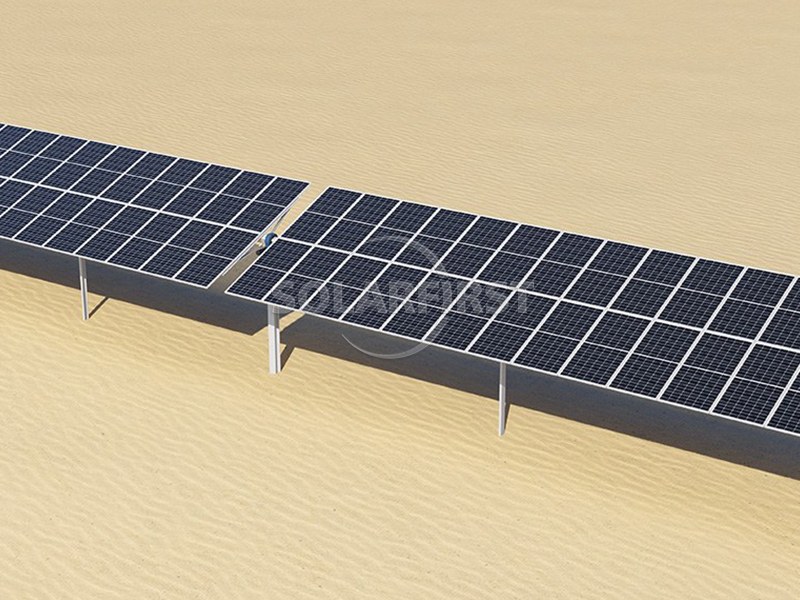

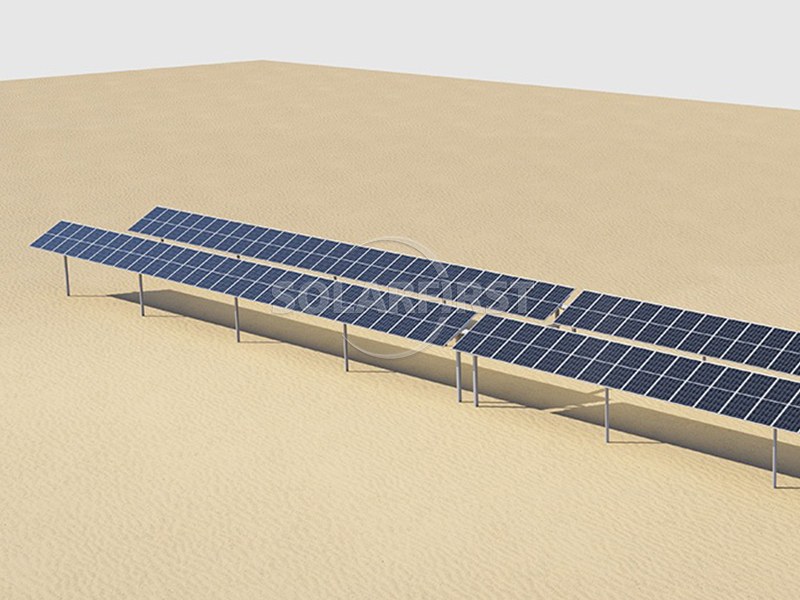

✔ Wüsten und Randgebiete: Anwendbare Systeme: Einachsige und zweiachsige Nachführsysteme

✔ Hänge und welliges Gelände: Anwendbare Systeme: Geneigte einachsige/adaptive zweiachsige Systeme

✔ Photovoltaik auf dem Hausdach und Bürgerstromversorgung: Anwendbare Systeme: Leichte flache Einachs-/kleine Doppelachssysteme

05 Professionelle technische Dienstleistungen

▶ Schemaentwurf und Strukturanalyse:

Bereitstellung kundenspezifischer Lastberechnungsberichte (einschließlich Windlast-/Schneelast-/Seismikanalyse).

▶ Unterstützung bei der Exploration vor Ort:

Ingenieure führen vor Ort Untersuchungen der geologischen Bedingungen durch (Bodentragfähigkeit/Neigung/korrosive Umgebung).

▶ Installationsschulung und -anleitung:

Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.

06 Technisches Prüfsystem

Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.

07 Technisches Verifizierungssystem

▶ Extreme Umwelttests

• Besteht den Kälteeinfluss bei -40 °C

• Salzsprühkorrosion (3.000+ Stunden)

• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.

▶ Zertifizierung durch Dritte

• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.

07 Pakete & Versand

Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.

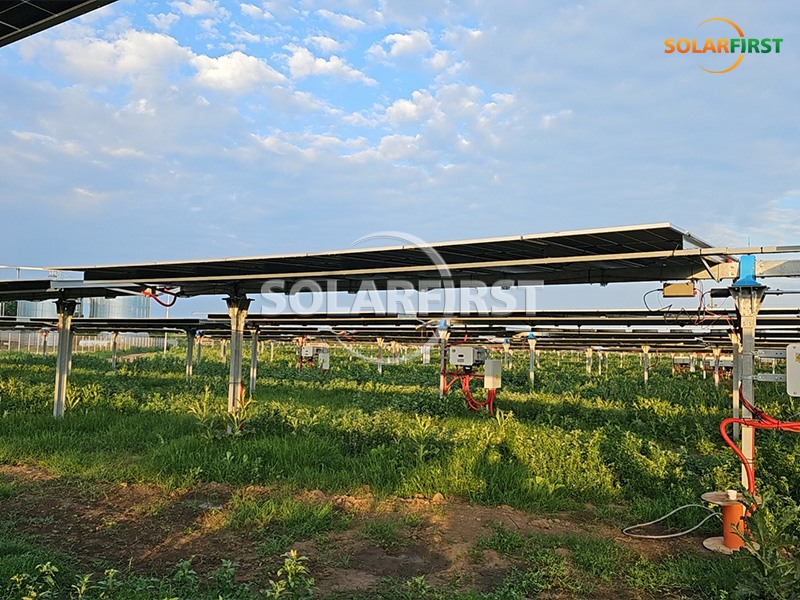

08 Projektfall
