Präzise Anzeige, jenseits aller Grenzen
01 Produktbeschreibung
Dieses Solarmodul-Montagesystem ist dank seiner Verwendung von Aluminiumlegierung 6005 und Edelstahl 304 eine äußerst korrosionsbeständige Montagekonstruktion für Freiflächen-Solarstromprojekte.

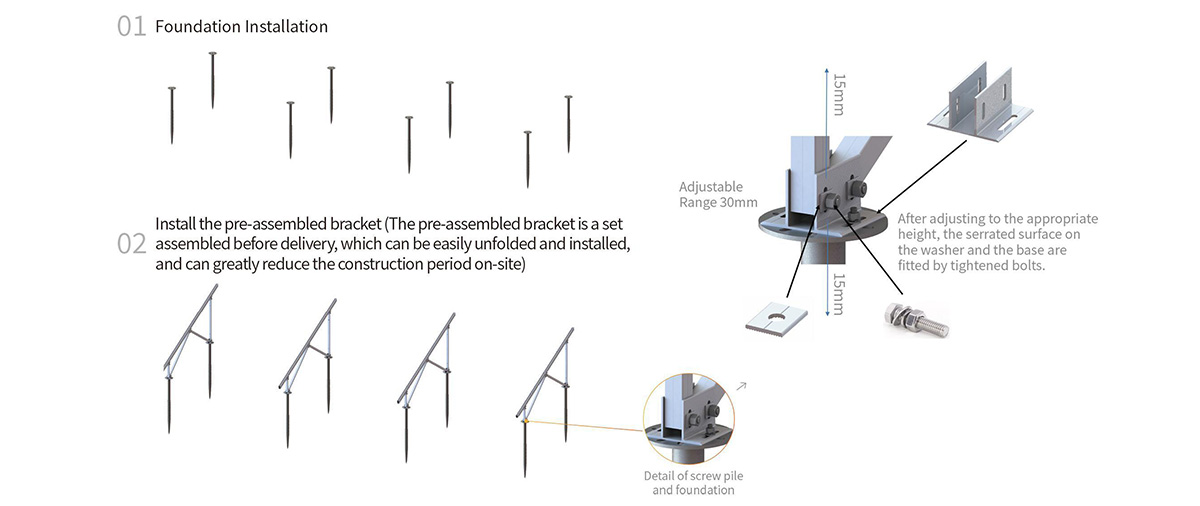

Die Träger und Stützen werden im Werk vormontiert, um vor Ort Arbeitszeit zu sparen. Die spezielle Grundplattenkonstruktion ermöglicht einen verstellbaren Bereich in Höhe und Längsrichtung, um sich optimal an den Montageort anzupassen.
Die Wahl des Konstruktionstyps richtet sich nach den Gegebenheiten vor Ort und den Lastanforderungen.
02 Zubehör-Schaltplan

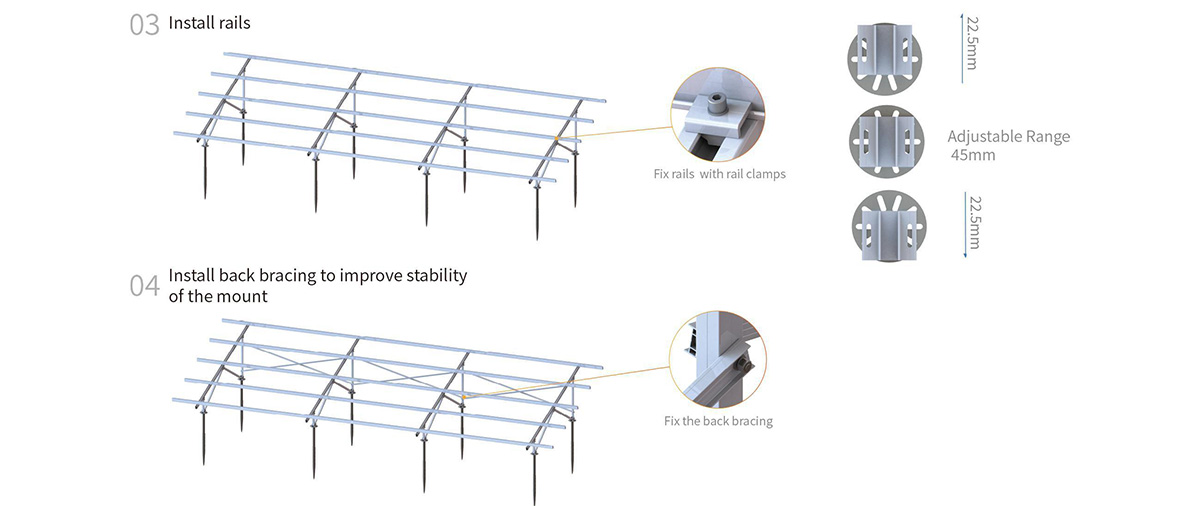

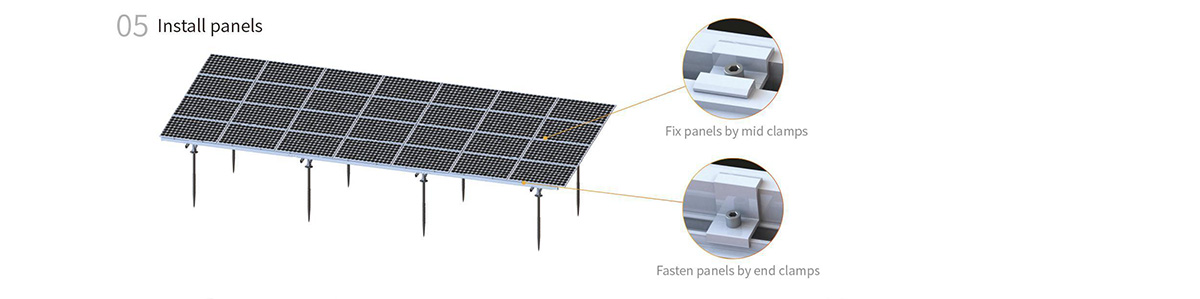

03 Struktur
05 Kernparameter der Ingenieursleistung
| Wichtige Indikatoren | Parameterdetails |
| Anwendbares Dach | Boden |
| Windlast | 60 m/s |
| Schneelast | 1,4 kN/m² |
| Stiftung | Schraubpfahl / Beton |
| Hauptmaterial | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Standard | Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 |
| Garantie | 10 Jahre Garantie |
06 Branchenanwendungsszenarien
✔ Freiflächen-Photovoltaikkraftwerke in Ebenen/Hügeln
✔ Photovoltaikanlage in der Wüste/im Watt
✔ Photovoltaikpark im Versorgungsmaßstab
07 Professionelle technische Dienstleistungen
▶ Lösungsentwicklung und Strukturanalyse:
Wir liefern kundenspezifische Lösungszeichnungen, Lastberechnungsberichte (einschließlich Windlast-/Schneelast-/Erdbebenkraftanalyse) oder Montagezeichnungen.
▶Vor-Ort-Besichtigung:
Ingenieure führen gemeinsam mit ortsansässigen Bodenuntersuchungsexperten Vor-Ort-Untersuchungen der Bodenverhältnisse durch.
▶Installationsschulung und -anleitung:
Wir stellen Installationsvideos, Installationshandbücher und Installationsanleitungen vor Ort bereit, um eine sichere und vollständige Installation zu gewährleisten.
08 Technisches Verifizierungssystem
Um Fehler bei der Konstruktion auszuschließen, stellen wir standardisierte Installationsvideos, Bedienungsanleitungen und technische Unterstützung vor Ort bereit.
07 Technisches Verifizierungssystem
▶ Extreme Umwelttests
• Den Tieftemperatur-Aufprall bei -40℃ bestehen
• Salzsprühkorrosion (über 3000 Stunden)
• Extremtests wie beispielsweise eine Hurrikan-Simulation mit 60 m/s.
▶ Zertifizierung durch Dritte
• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialprüfung, die von TÜV, SGS und anderen Institutionen ausgestellt wurden, um die Einhaltung globaler Standards bei Projekten zu gewährleisten.
09 Pakete & Versand
Internationale Standardverpackung; Die Waren werden von den chinesischen Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen versandt.
10 Projektfall

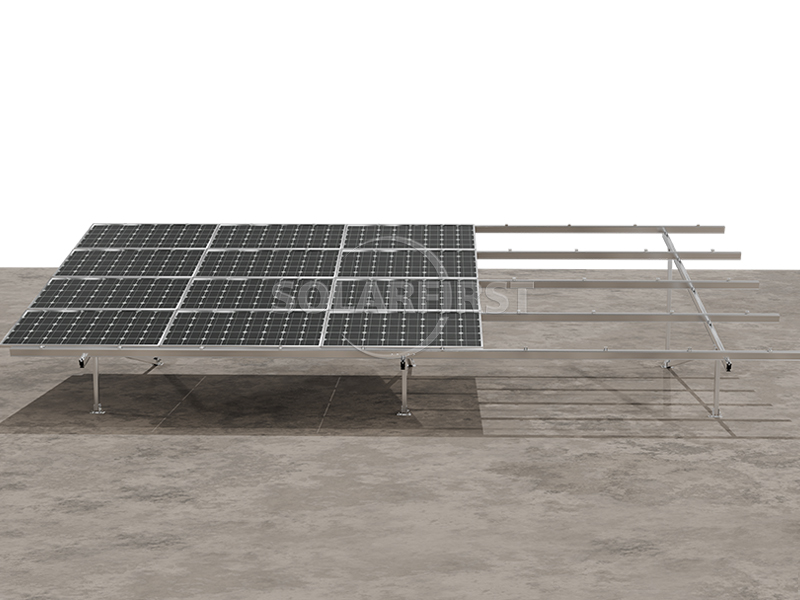

Solar First's ground-mounted solar system is an east-west adjustable, pre-assembled bracket solution designed for large commercial and utility ground-mounted solar installations. It utilizes a durable helical pile foundation, ensuring rapid deployment, robust structural support, and long-term corrosion resistance.
Details
The Solar First Inward-Curved C-Shaped Steel Ground Mounting System is a high-performance solution designed for large-scale ground-mounted plants and projects on complex terrain.
Details
