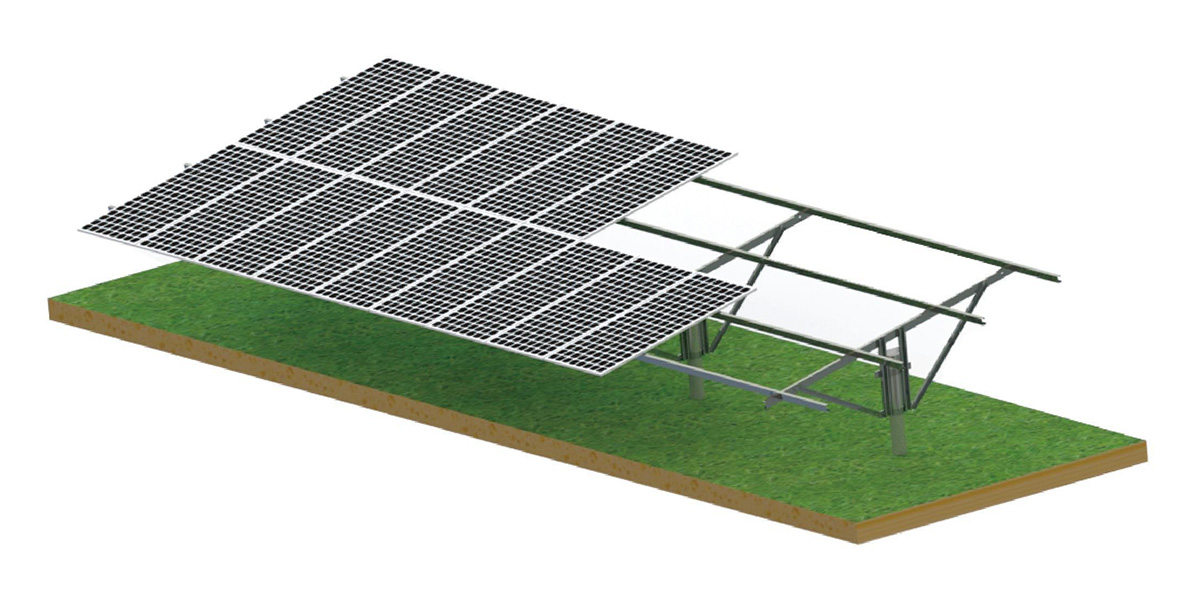

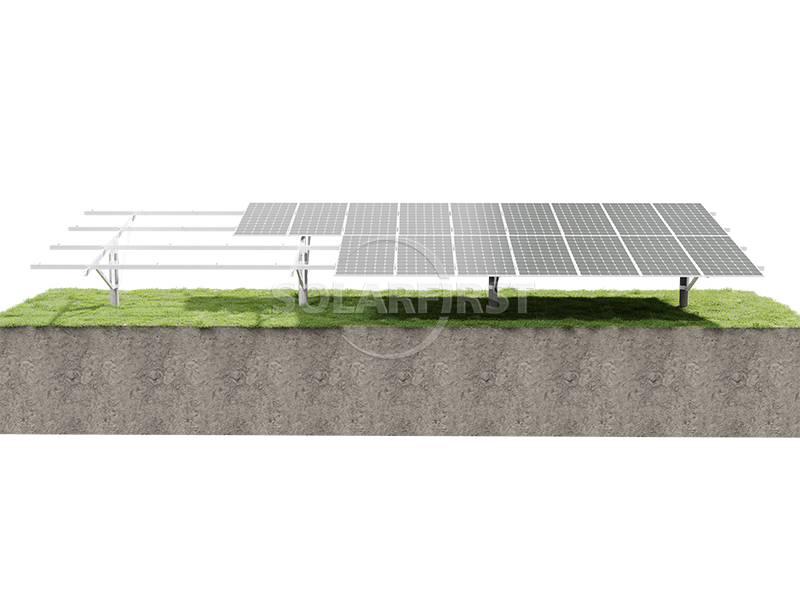

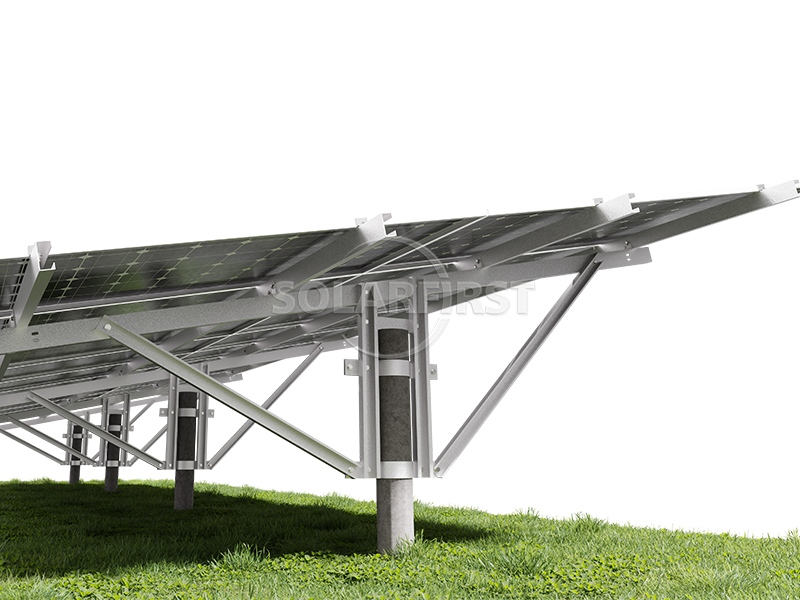

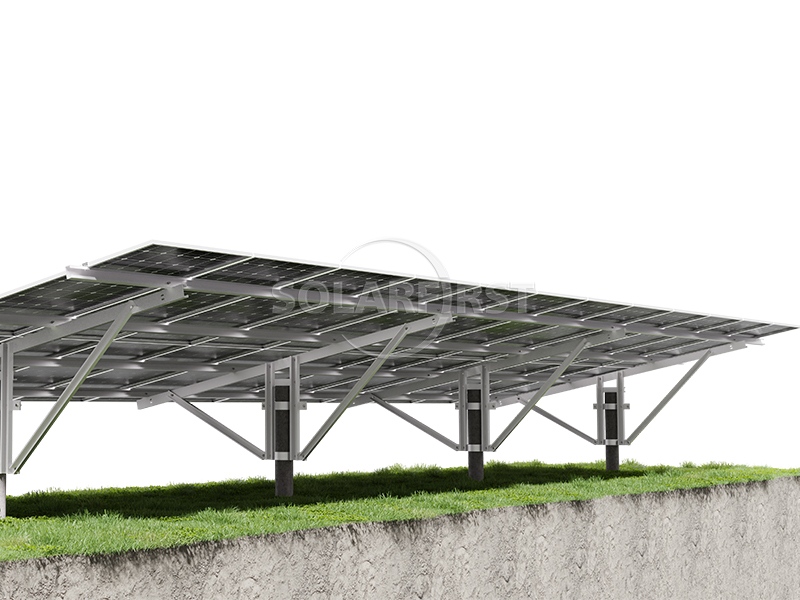

PHC-Solar-Bodenmontagesystem aus Pfahlstahl

01 Produktbeschreibung

SF PHC Pile Ground Mount-Steel bietet eine äußerst anpassungsfähige und umweltfreundliche Solarmontagelösung für große und fischereiintegrierte PV-Projekte. Durch die Verwendung von vorgespannten, hochfesten Betonpfählen (PHC) als Fundament erfordert dieses System keinen Erdaushub. Dies minimiert die Umweltbelastung und bietet gleichzeitig außergewöhnliche Stabilität in unterschiedlichem Gelände, einschließlich Fischteichen, Hängen, Wattflächen und Gezeitenzonen.

Die Konstruktion wurde für den Einsatz in Bereichen konzipiert, in denen herkömmliche Fundamente nicht ausreichen. Sie besteht aus feuerverzinktem Stahl oder Zn-Al-Mg-beschichtetem Stahl, der an die standortspezifischen Bedingungen angepasst ist und so langfristige Korrosionsbeständigkeit und strukturelle Zuverlässigkeit gewährleistet. Mit einer Windlastkapazität von bis zu 60 m/s und einer Schneelastbeständigkeit von 1,4 kN/m² erfüllt dieses System strenge internationale Normen wie GB, EN und ASCE.

Die SF PHC Pile Ground Mount ist einfach zu installieren und verfügt über eine 10-jährige Garantie. Sie vereint Kosteneffizienz, minimalen Wartungsaufwand und hervorragende Anpassungsfähigkeit an die Umwelt und ist somit die ideale Wahl für Solaranlagen im Versorgungsmaßstab, für gewerbliche und spezielle Zwecke.

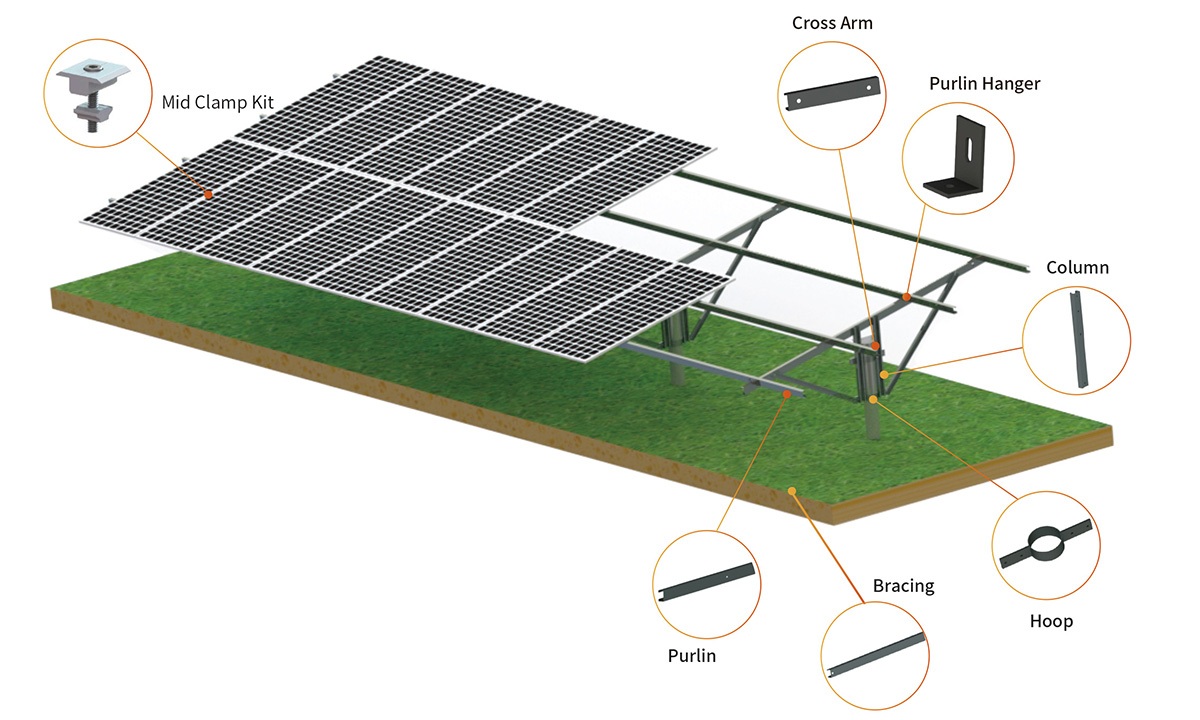

02 Zubehörschema

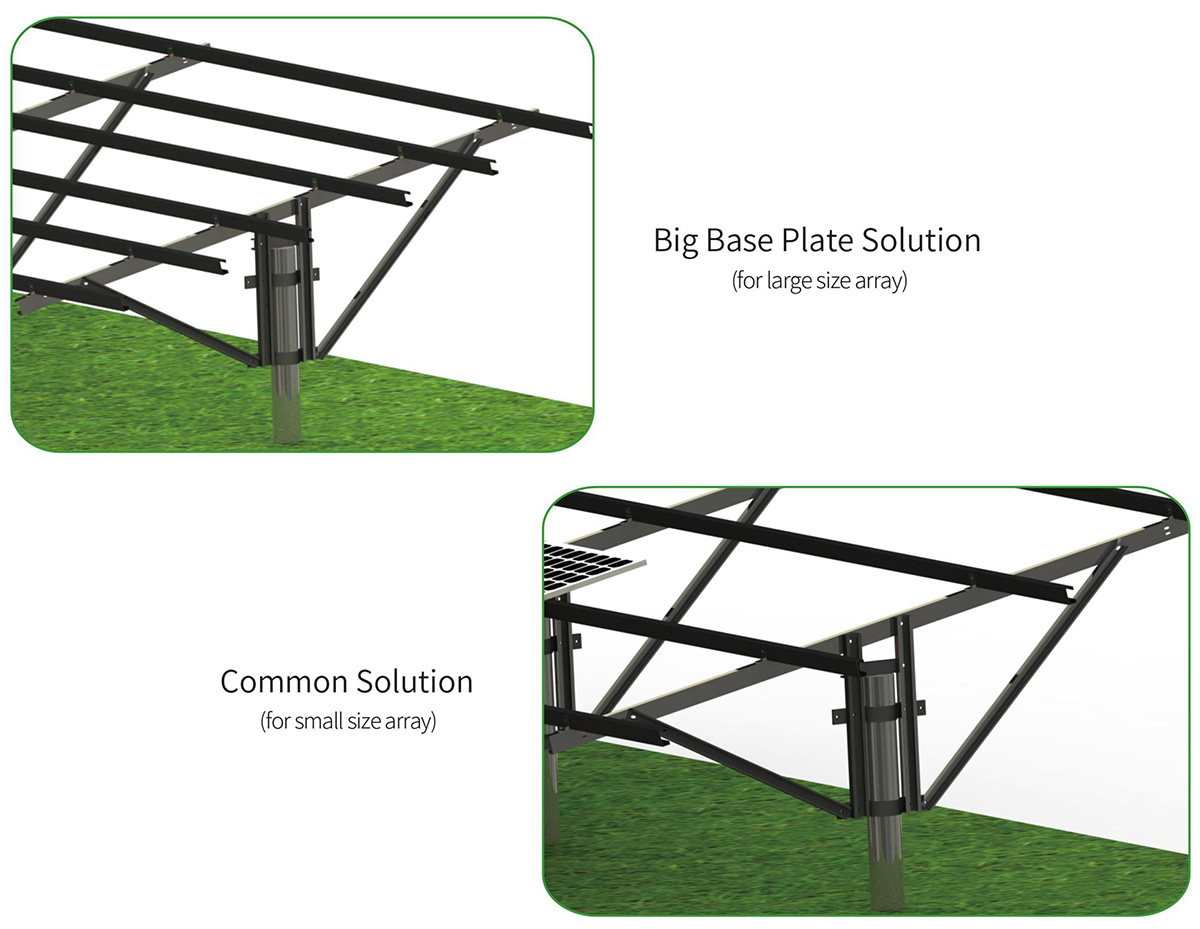

03 Verfügbare Spaltentypen

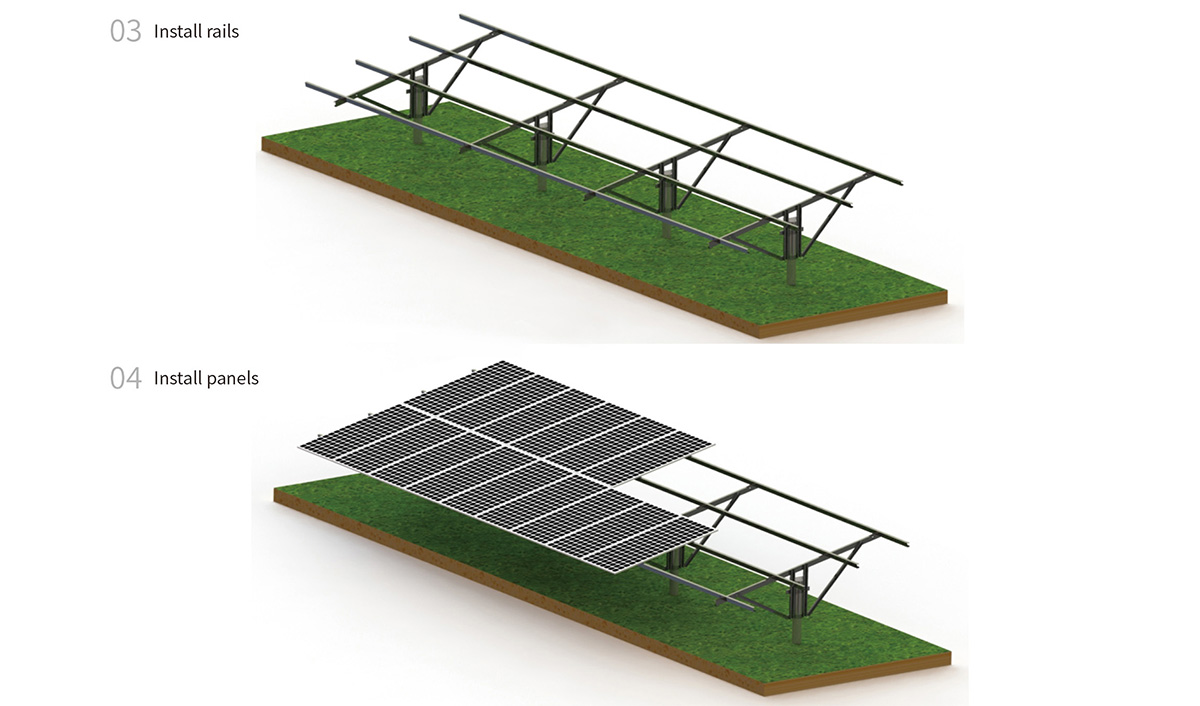

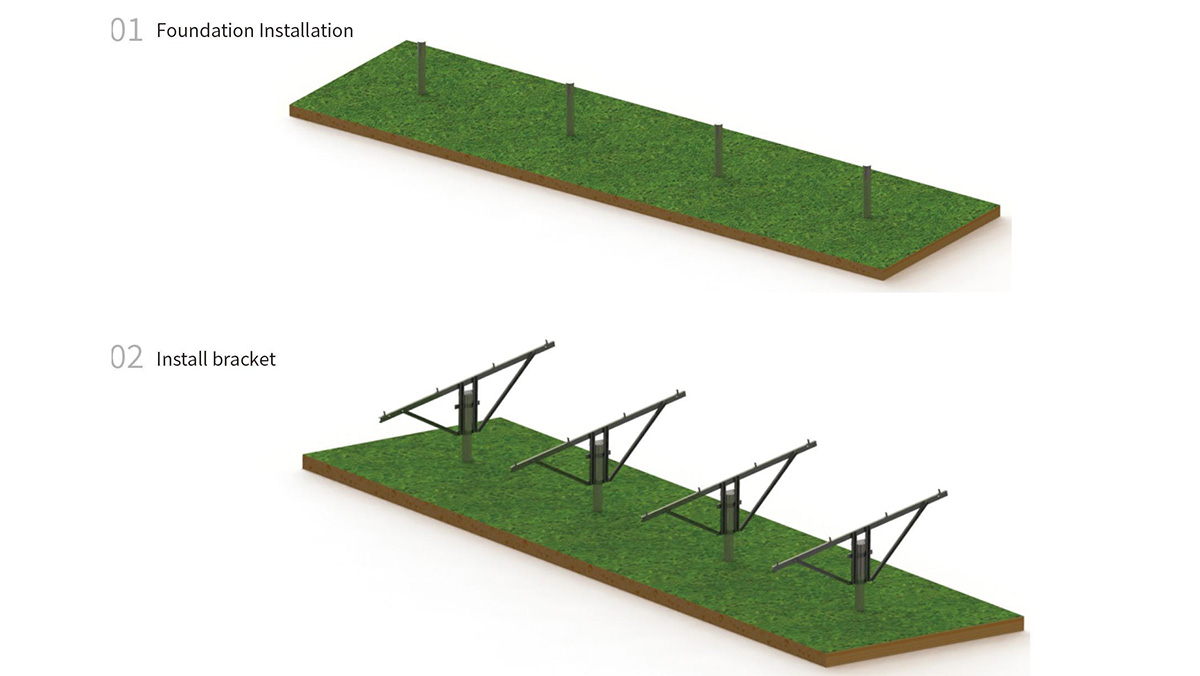

04 Installationsschritte

05 Kerntechnische Parameter

06 Branchenanwendungsszenarien

✔ Photovoltaik-Kraftwerk auf der Oberfläche eines Fischereiteichs (Fischerei und Photovoltaik ergänzen sich)

✔ Watt-/Gezeitenzonen-Photovoltaikprojekte

✔ Bergkraftwerk

✔ Weiche geologische Bereiche wie Wattenmeer

07 Professionelle technische Dienstleistungen

▶ Schemaentwurf und Strukturanalyse:

Bereitstellung kundenspezifischer Lastberechnungsberichte (einschließlich Windlast-/Schneelast-/Seismikanalyse).

▶ Unterstützung bei der Exploration vor Ort:

Ingenieure führen vor Ort Untersuchungen der geologischen Bedingungen durch (Bodentragfähigkeit/Neigung/korrosive Umgebung).

▶ Installationsschulung und -anleitung:

Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.

08 Technisches Prüfsystem

Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.

07 Technisches Verifizierungssystem

▶ Extreme Umwelttests

• Besteht den Kälteeinfluss bei -40 °C

• Salzsprühkorrosion (3.000+ Stunden)

• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.

▶ Zertifizierung durch Dritte

• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.

09 Pakete & Versand

Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.

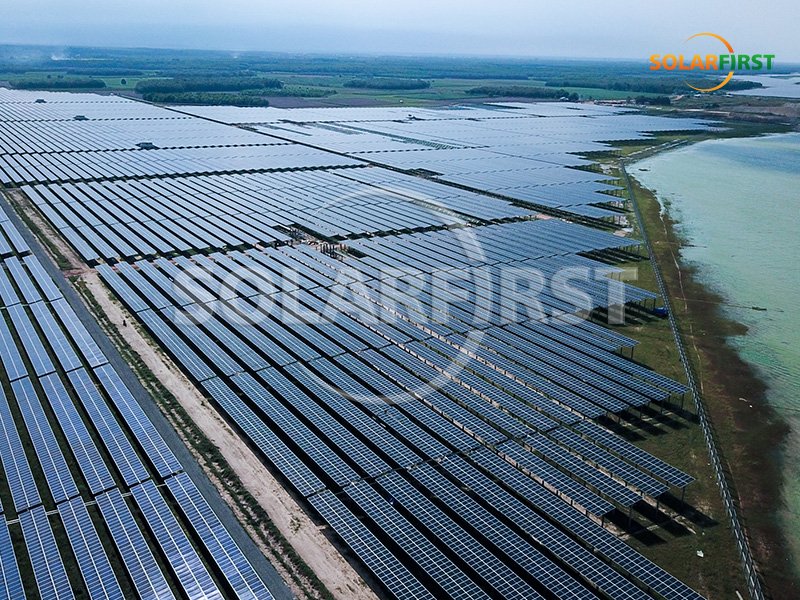

10 Projektfall
