SF Doppelschichtige flexible Montagestruktur

01 Produktbeschreibung

Das doppellagige flexible Kabelstützsystem erreicht durch eine räumliche Kabelnetzstruktur eine revolutionäre Spannweite von ≤ 50 Metern und schafft so einen Betriebsabstand von ≤ 6 Metern. Im Vergleich zu festen Stützen reduziert es den Bedarf an Pfahlgründungen um 55 % und eignet sich perfekt für Szenarien wie Kläranlagen, landwirtschaftliche Photovoltaik-Komplementarität und Fischerei-Photovoltaik-Komplementarität und entspricht dem GB50017-2017 Steel Structure Design Code.

✅ Technologie für extrem große Spannweiten

• 50 Meter lange, nicht abgestützte Kreuzung (herkömmliches Schema erfordert 8–10 Pfähle)

• Pfahlgründungsmenge ↓55 % (Empirische Daten)

✅ Hohe Steifigkeit und Pseudo-Windbeständigkeit

• Die doppellagige Seilnetzstruktur unterdrückt windbedingte Vibrationen

• Bestanden den dynamischen Windvibrationstest mit 0,45 kN/m² (JGJT 497-2023)

✅ Anpassung an schwieriges Gelände

• Direkte Verlegung auf einem Gefälle von ≤10° (keine Nivellierung des Geländes erforderlich)
✔ Kläranlage ✔ Hanglage ✔ Aquakulturteiche

✅ Zusammengesetzte Raumnutzung

• Vertikale Raumunterstützung ≥6 Meter
✔ Durchfahrt großer landwirtschaftlicher Maschinen ✔ Aquakultur ✔ Vegetationswachstum

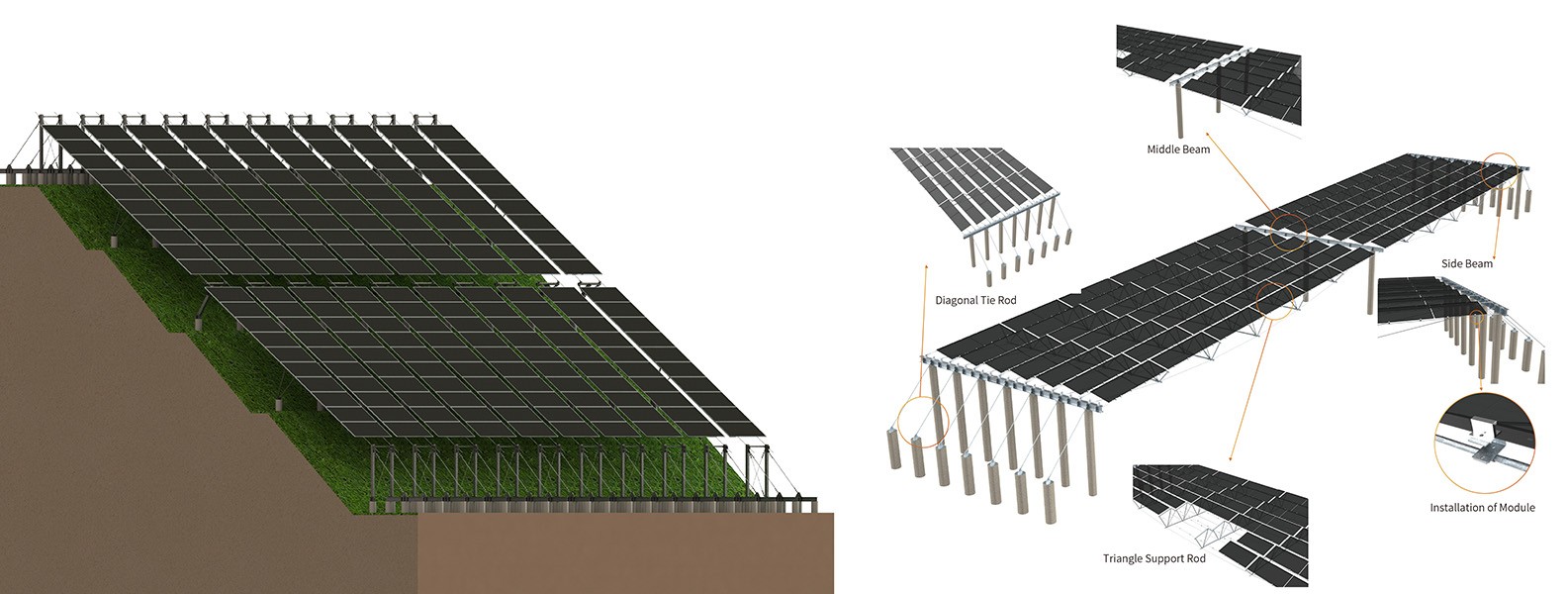

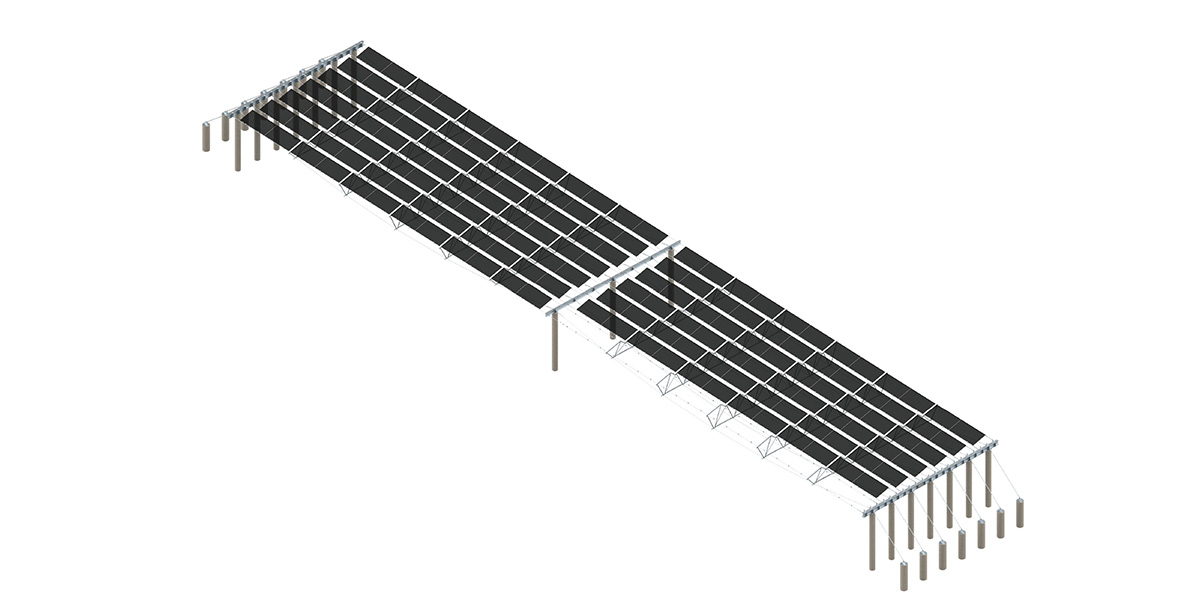

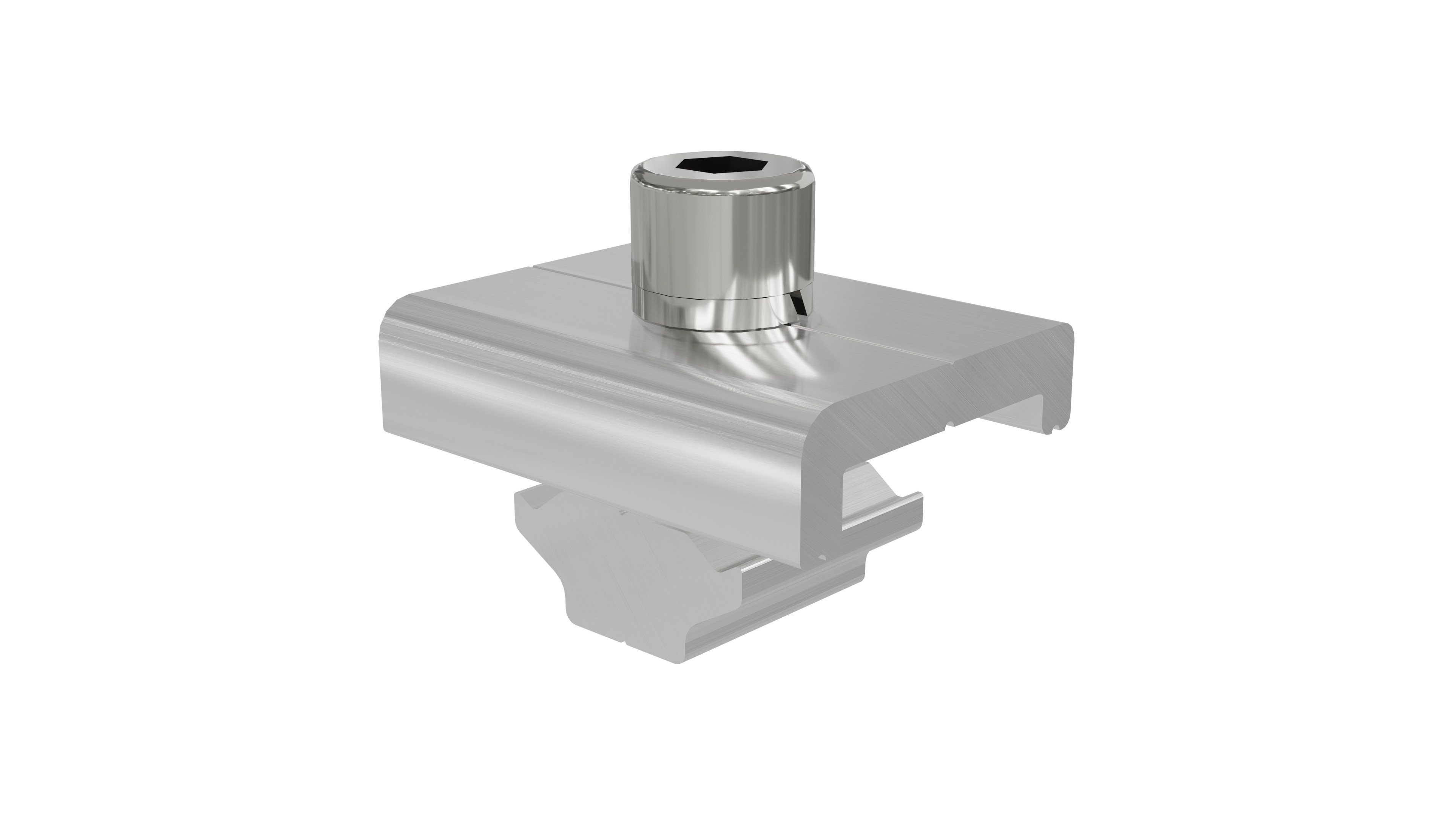

02 Zubehörschema

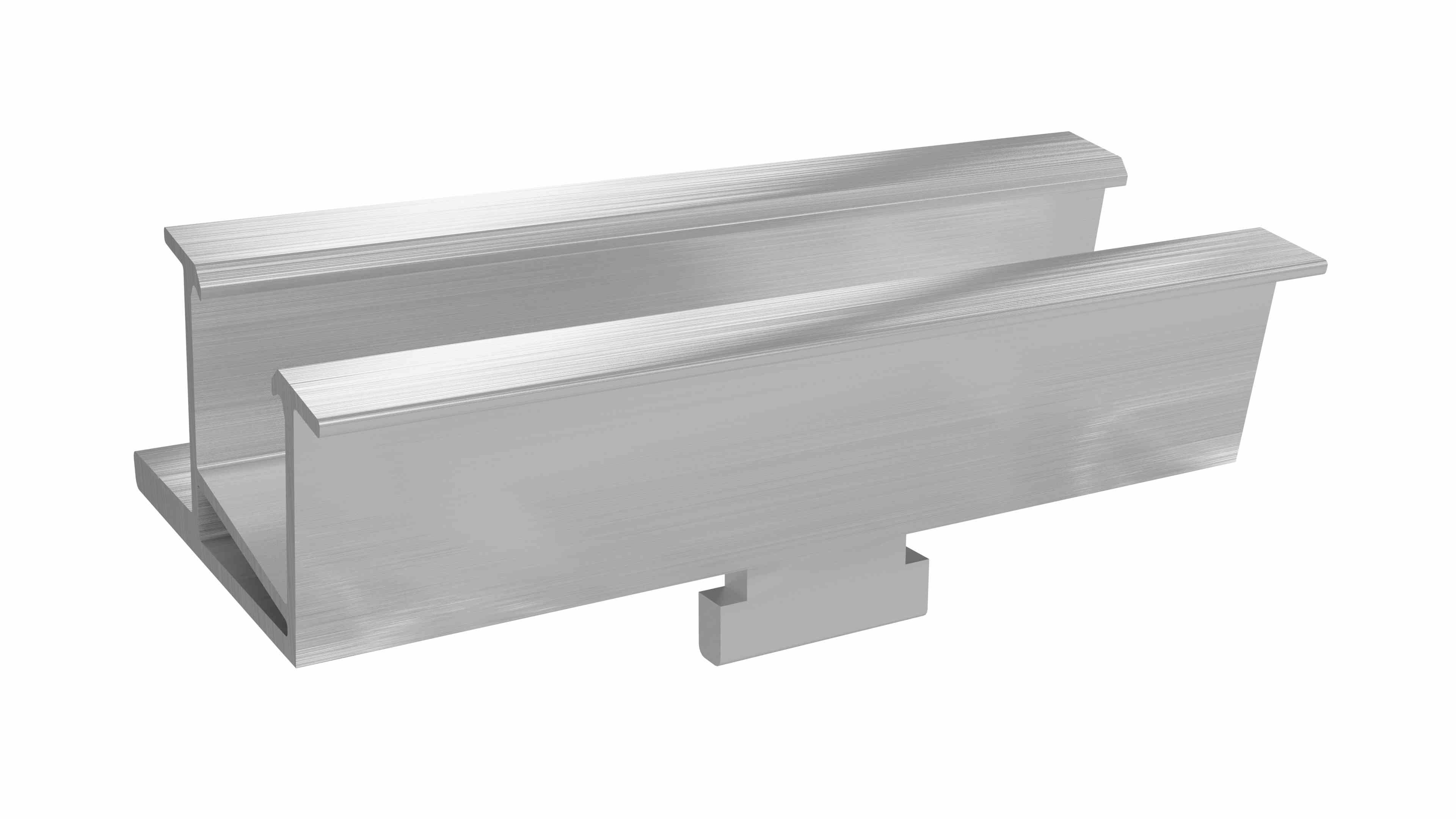

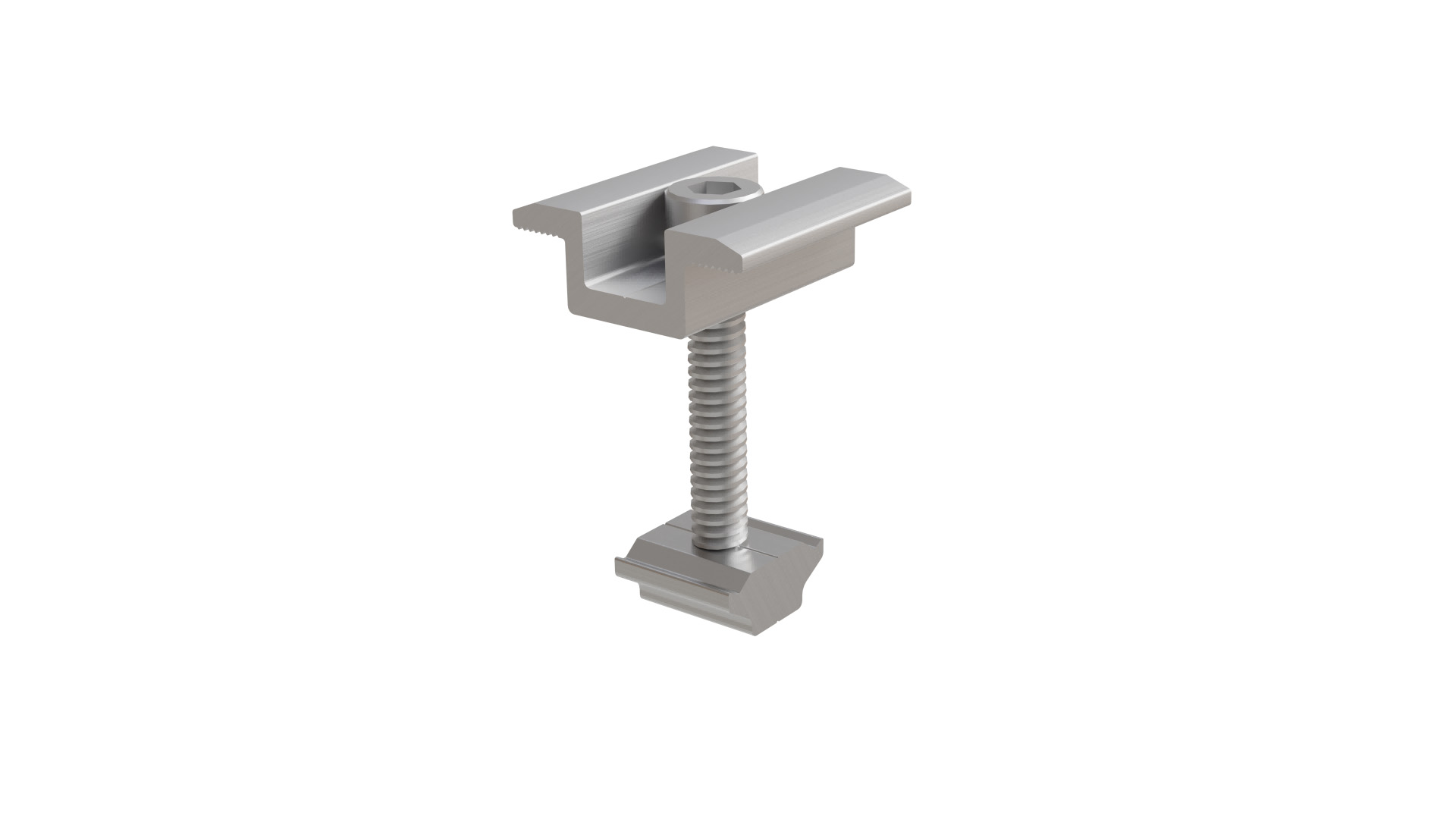

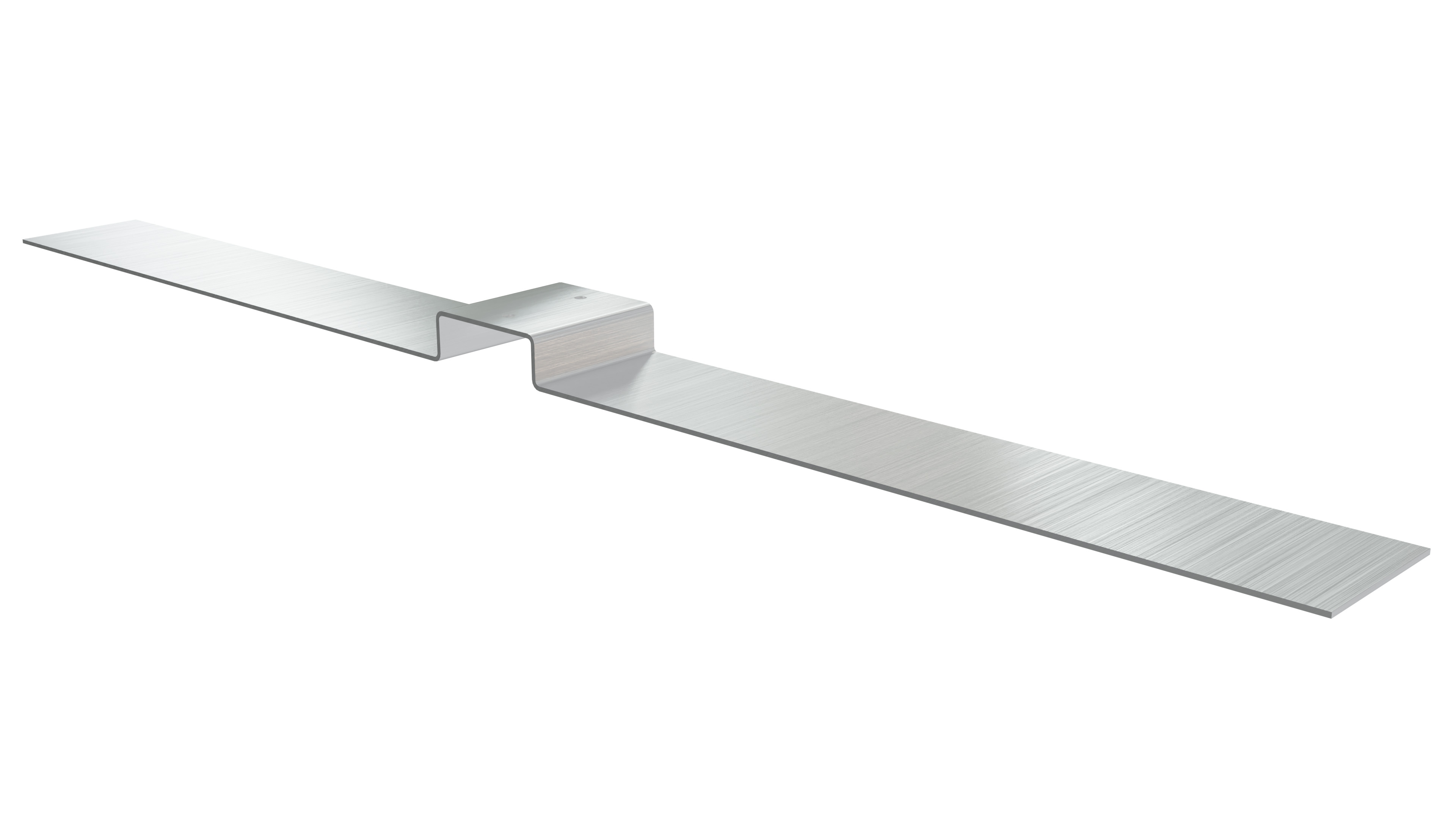

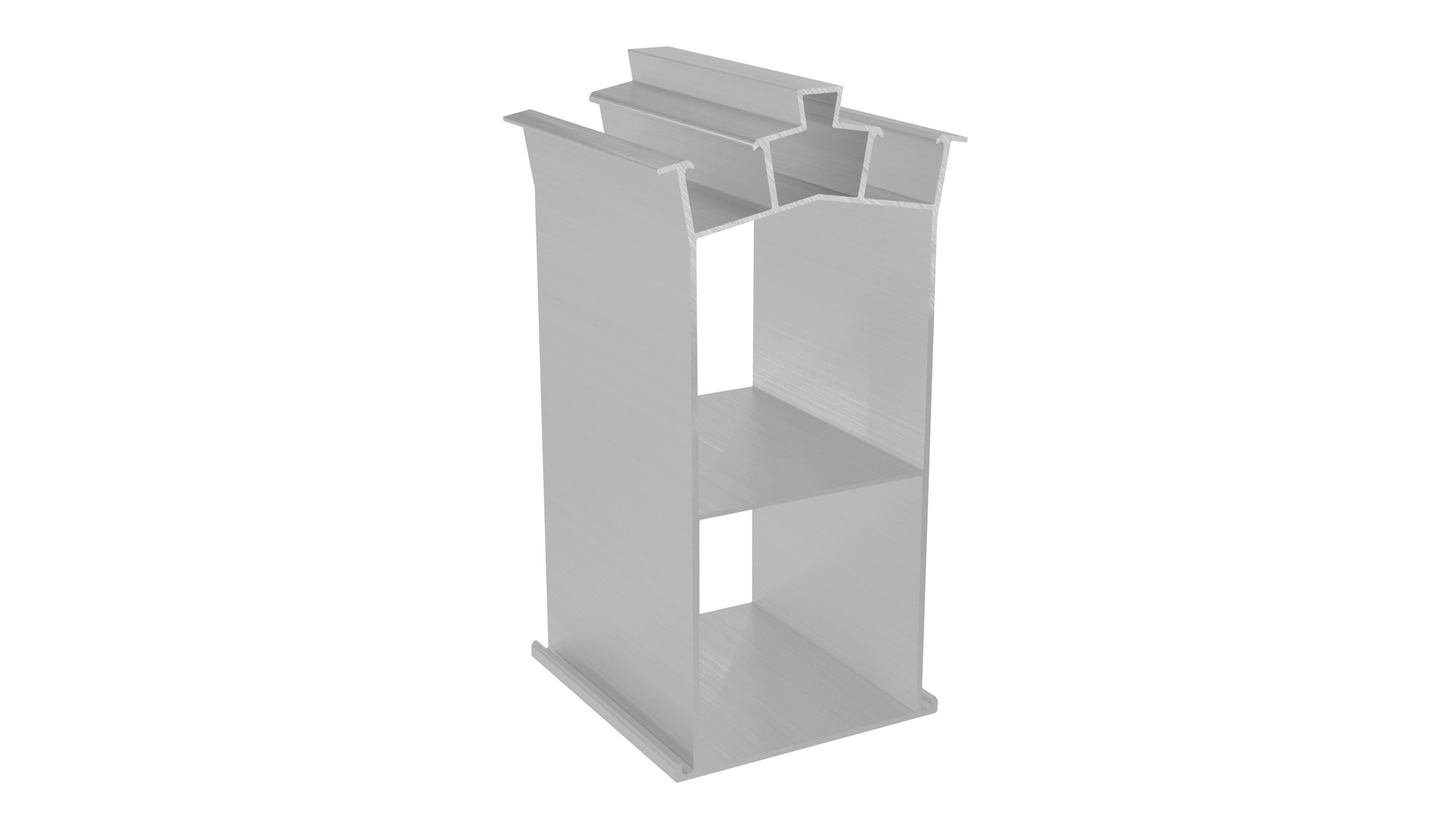

03 Produktkomponenten

04 Kerntechnische Parameter

05 Branchenanwendungsszenarien

✔ Kläranlage

✔ Agrivoltaik-Komplementarität

✔ Komplementarität zwischen Fischerei und Photovoltaik

06 Professionelle technische Dienstleistungen

▶ Schemaentwurf und Strukturanalyse:

Bereitstellung kundenspezifischer Lastberechnungsberichte (einschließlich Windlast-/Schneelast-/Seismikanalyse).

▶ Unterstützung bei der Exploration vor Ort:

Ingenieure führen vor Ort Untersuchungen der geologischen Bedingungen durch (Bodentragfähigkeit/Neigung/korrosive Umgebung).

▶ Installationsschulung und -anleitung:

Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.

07 Technisches Verifizierungssystem

Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.

07 Technisches Verifizierungssystem

▶ Extreme Umwelttests

• Besteht den Kälteeinfluss bei -40 °C

• Salzsprühkorrosion (3.000+ Stunden)

• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.

▶ Zertifizierung durch Dritte

• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.

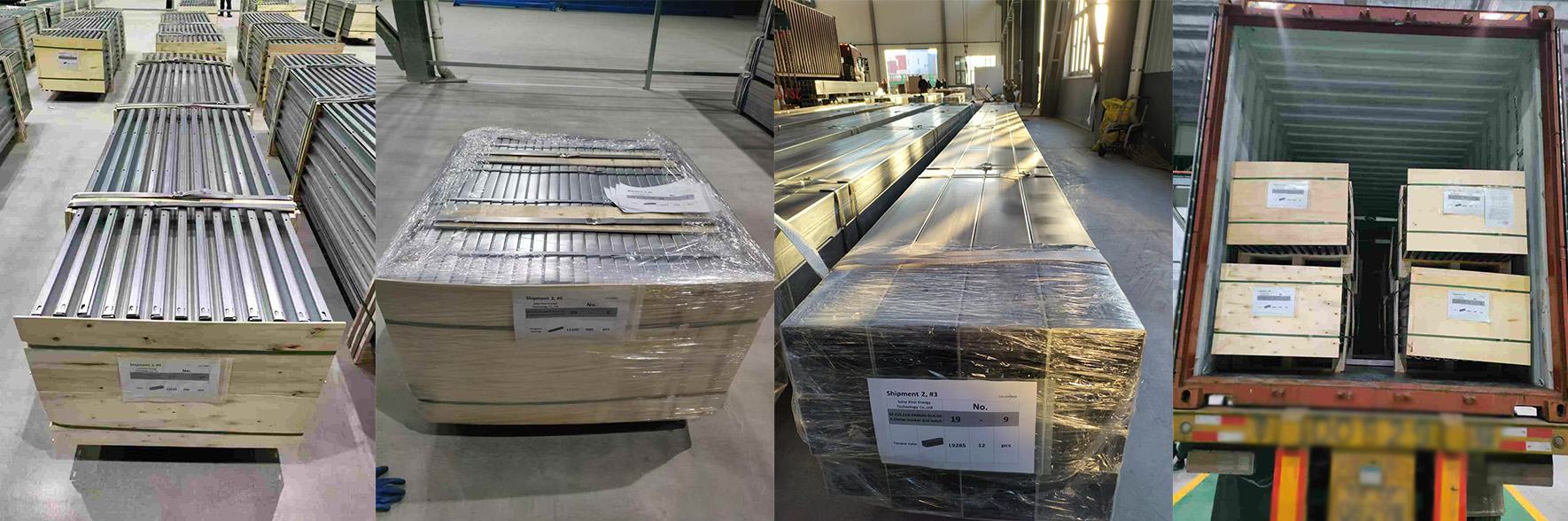

08 Pakete & Versand

Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.

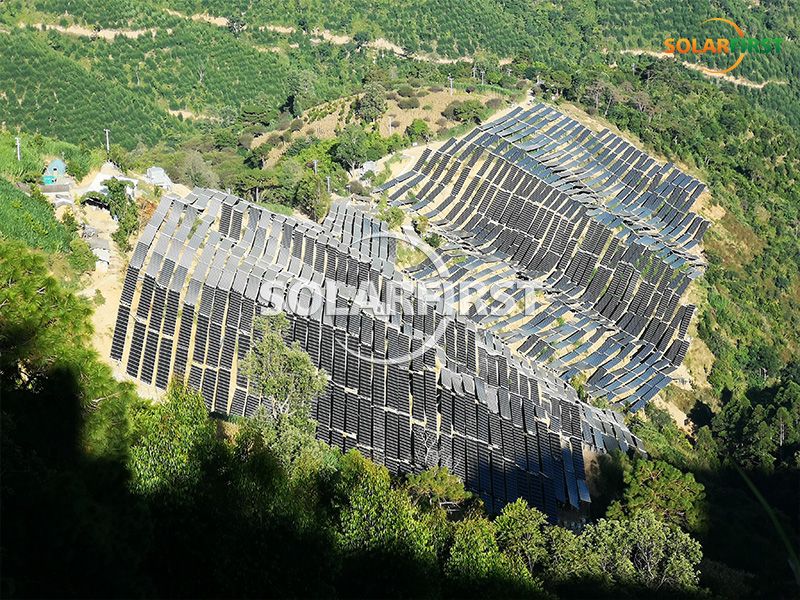

09 Projektfall
