SF Einschichtige flexible Montagestruktur

01 Produktbeschreibung

Das flexible SF-Einschicht-Kabeltragsystem verwendet eine vorgespannte Kabelstruktur, um eine große Spannweite von 20 Metern in einer einzigen Spannweite zu erreichen und so eine lichte Höhe von 6 Metern zu schaffen, die den kombinierten Anforderungen von Landwirtschaft und Viehzucht gerecht wird. Im Vergleich zu festen Stützen spart es 20 % des Fundamentverbrauchs und 30 % des Stahls. Es eignet sich perfekt für komplexes Gelände wie Berge, Wüsten und Teiche und hat die nationale Stahlbauzertifizierung GB50017-2017 bestanden.

✅ Wirtschaftliches Design mit großer Spannweite

• Einzelspannweite 15–20 Meter (Halbstrang-Komponentenanordnung)≥6 Meter ArbeitsflächeDas Mehrpunkt-Antriebsdesign verbessert die kritische Windgeschwindigkeit

• Zertifizierung für Windgeschwindigkeitsgrenze 45 m/s (ASCE 7-10)

✅ Hohe Headroom-Kompositnutzung

• ≥6 Meter Arbeitsfläche
• Unterstützung der gleichzeitigen Umsetzung landwirtschaftlicher Anbaumethoden und Viehzucht

✅ Materialkostenoptimierung

• Der Stahlverbrauch wird um 30 % reduziert (ca. 20 Tonnen pro MW für feste Stützen).
• Reduzierung der Grundkosten (PHC-Pfähle/Ortbetonpfähle)

✅ Anpassungsfähigkeit an jedes Gelände

• Berge, Hügel, Wüsten, Teiche, unregelmäßiges Gelände
• Hanganpassungsfähigkeit: Neigungswinkel ≤30°

02 Zubehörschema

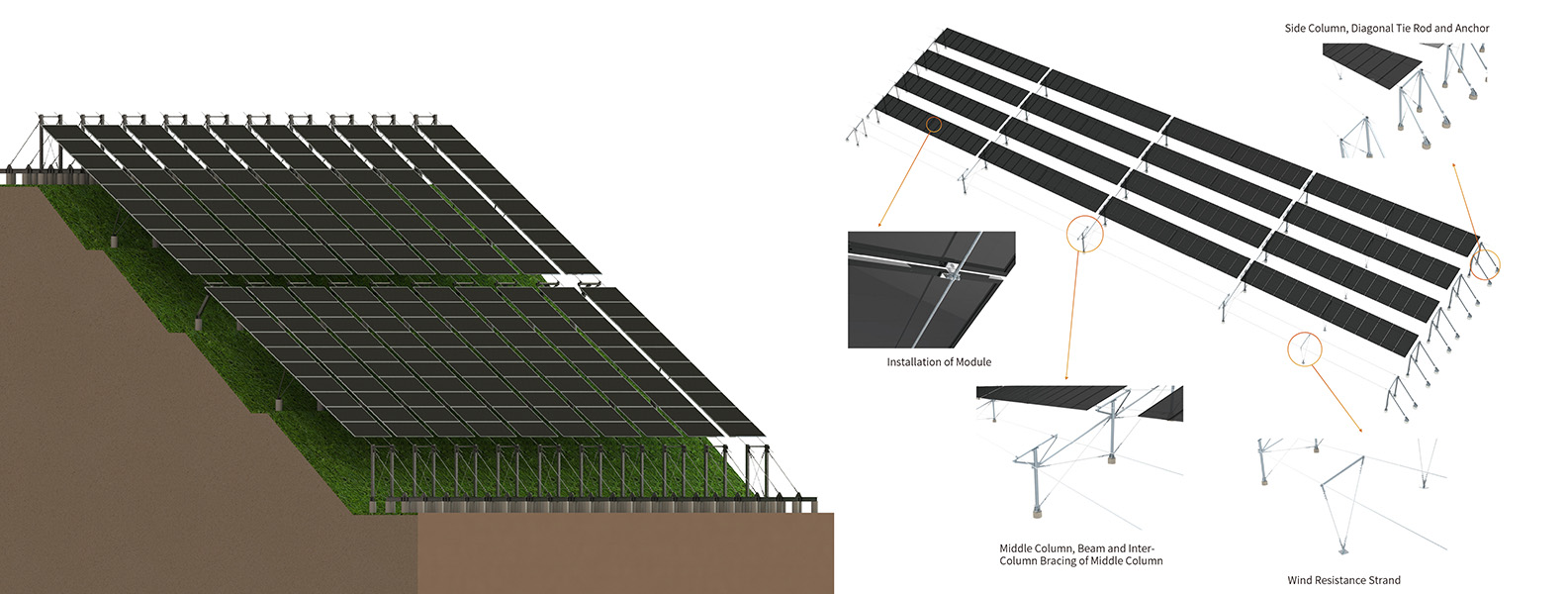

03 Produktkomponenten

04 Kerntechnische Parameter

05 Branchenanwendungsszenarien

✔ Photovoltaik auf der Oberfläche von Reservoirs/Fischteichen

✔ Komplexes Hangkraftwerk

✔ Minenrestaurierungsbereich

✔ Kläranlage

06 Professionelle technische Dienstleistungen

▶ Schemaentwurf und Strukturanalyse:

Bereitstellung kundenspezifischer Lastberechnungsberichte (einschließlich Windlast-/Schneelast-/Seismikanalyse).

▶ Unterstützung bei der Exploration vor Ort:

Ingenieure führen vor Ort Untersuchungen der geologischen Bedingungen durch (Bodentragfähigkeit/Neigung/korrosive Umgebung).

▶ Installationsschulung und -anleitung:

Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.

07 Technisches Verifizierungssystem

Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.

07 Technisches Verifizierungssystem

▶ Extreme Umwelttests

• Besteht den Kälteeinfluss bei -40 °C

• Salzsprühkorrosion (3.000+ Stunden)

• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.

▶ Zertifizierung durch Dritte

• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.

08 Pakete & Versand

Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.

09 Projektfall
