01 Produktbeschreibung

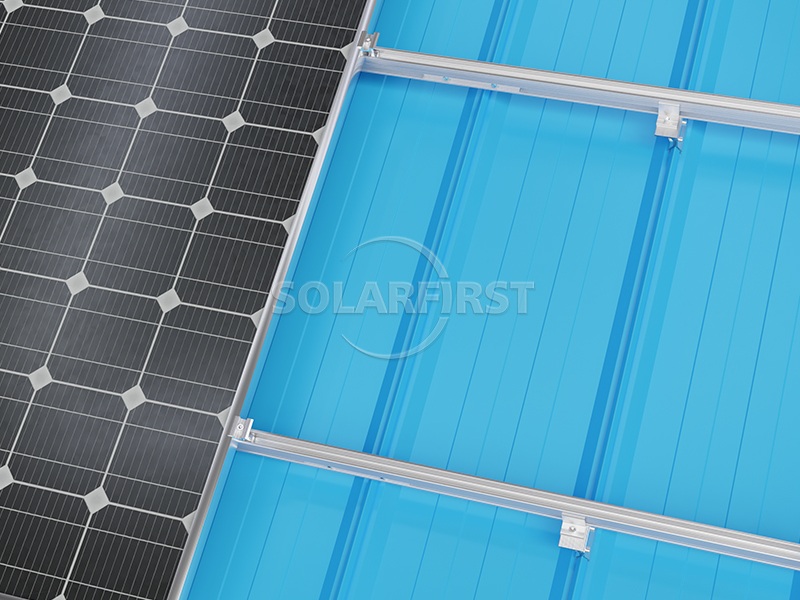

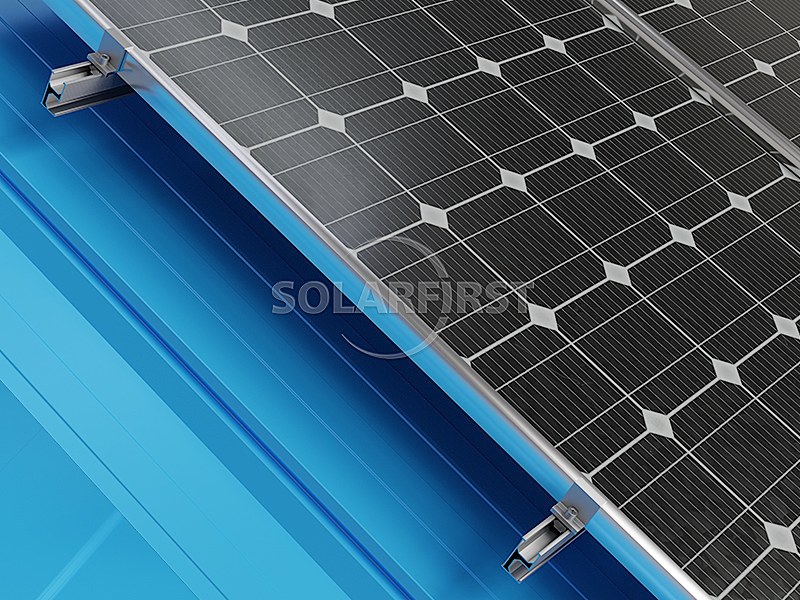

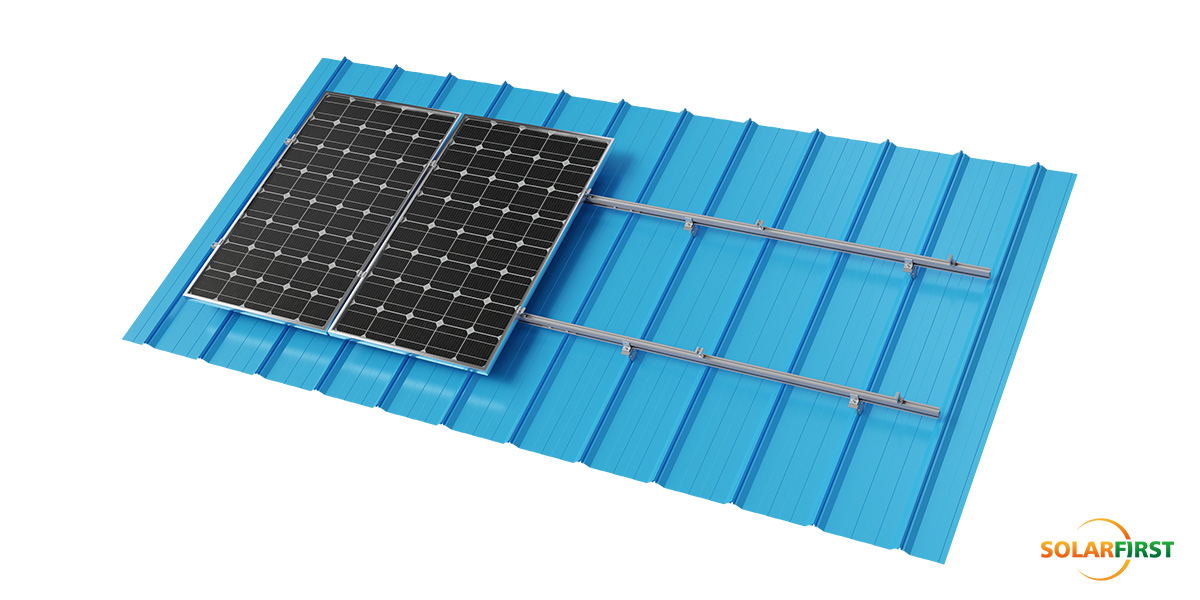

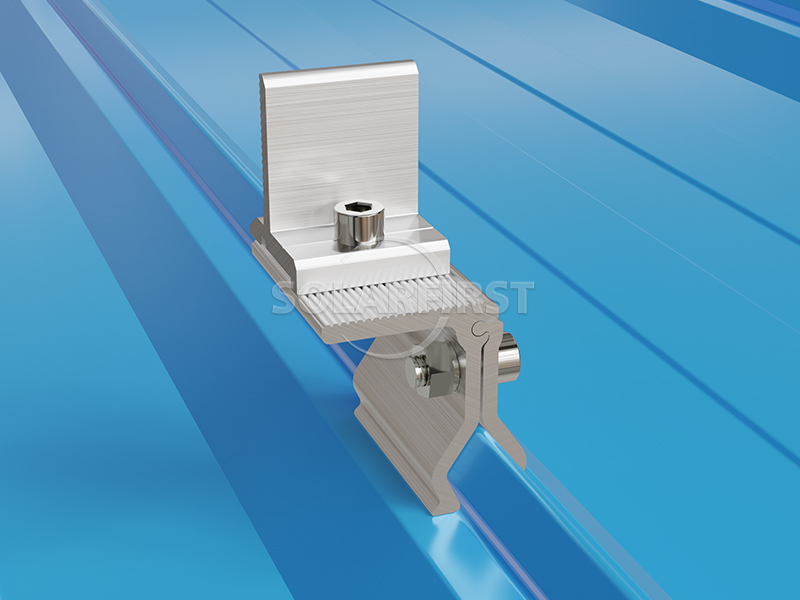

Die SF-Metalldachhalterung mit Winkelklemmen bietet eine spezielle Winkelmontagelösung für Solar-Metalldächer, die für eckige Metalldachplatten entwickelt wurde. Dieses durchdringungsfreie Solardachmontageset zeichnet sich durch ein einfaches, aber effektives Design aus, das eine schnelle Installation und reduzierte Gesamtkosten gewährleistet.

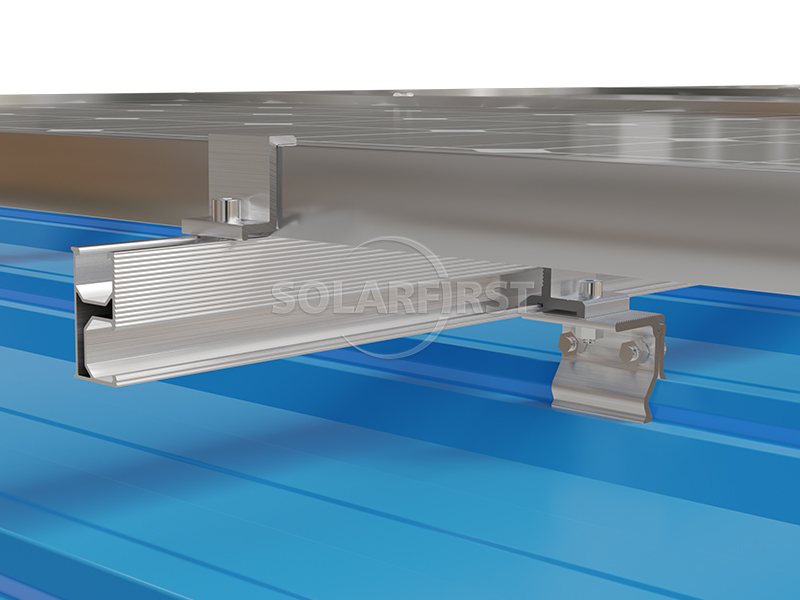

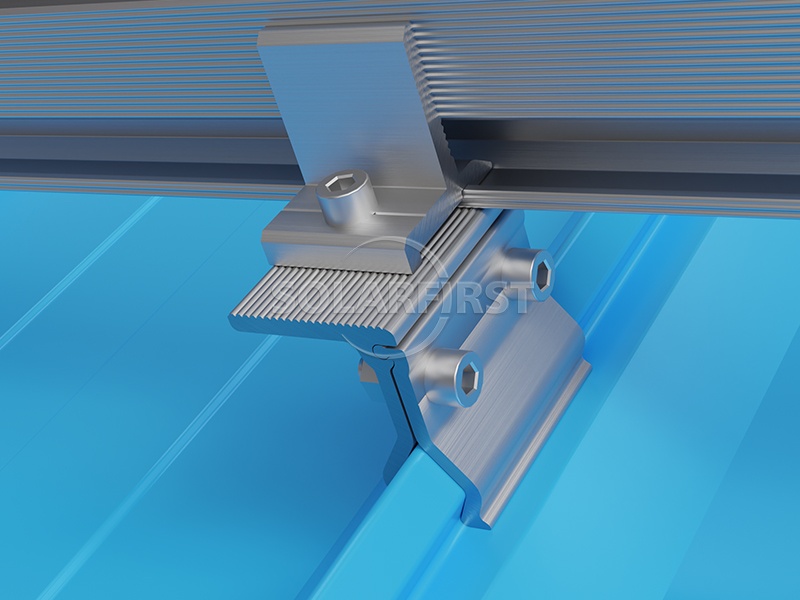

Das System nutzt leichte Aluminium-Dachhalterungen und -Schienen, die die zusätzliche Belastung der darunterliegenden Dachkonstruktion minimieren. Die speziell entwickelten Winkel-Solarklemmen sind für verschiedene Winkelprofile von Dachbahnen ausgelegt und gewährleisten eine sichere Befestigung ohne Dachdurchdringung. Für mehr Flexibilität kann die Dachklemme mit L-Fuß-Halterungen kombiniert werden, um eine optimale Höhe und Positionierung der Solarmodule zu erreichen.
Dieses umfassende Solardachmontagesystem umfasst präzise konstruierte Solarmodulklammern, die die Module sicher befestigen und gleichzeitig die parallele Ausrichtung zur Dachfläche gewährleisten. Das System ist für extreme Wetterbedingungen ausgelegt und hält Windlasten von bis zu 60 m/s und Schneelasten von 1,4 kN/m² stand. Die Montagekomponenten entsprechen internationalen Standards wie ASCE7-05 und JIS C8955:2017 und bestehen aus korrosionsbeständigem eloxiertem Aluminium AL6005-T5 und Edelstahl SUS304. Für zuverlässige Langzeitleistung gewährt das System eine 10-jährige Garantie.

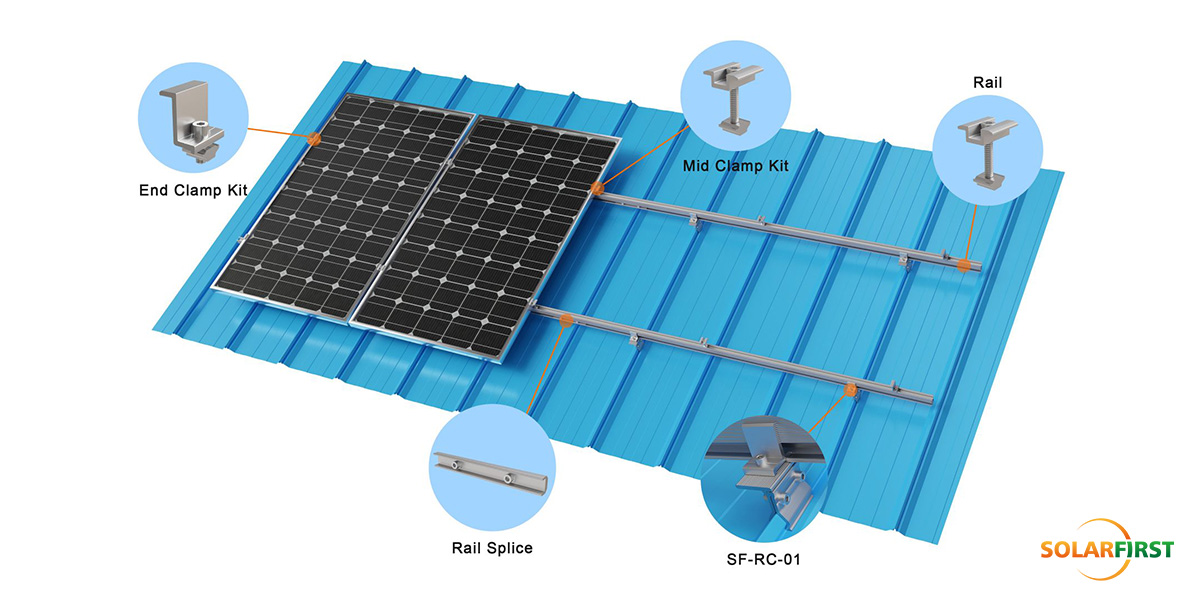

02 Zubehörschema

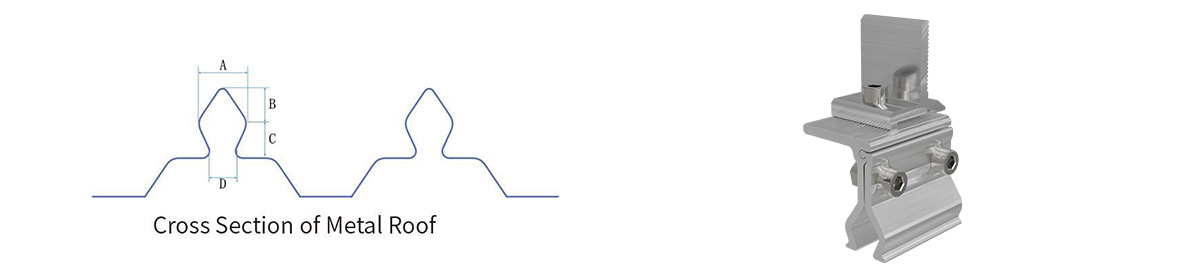

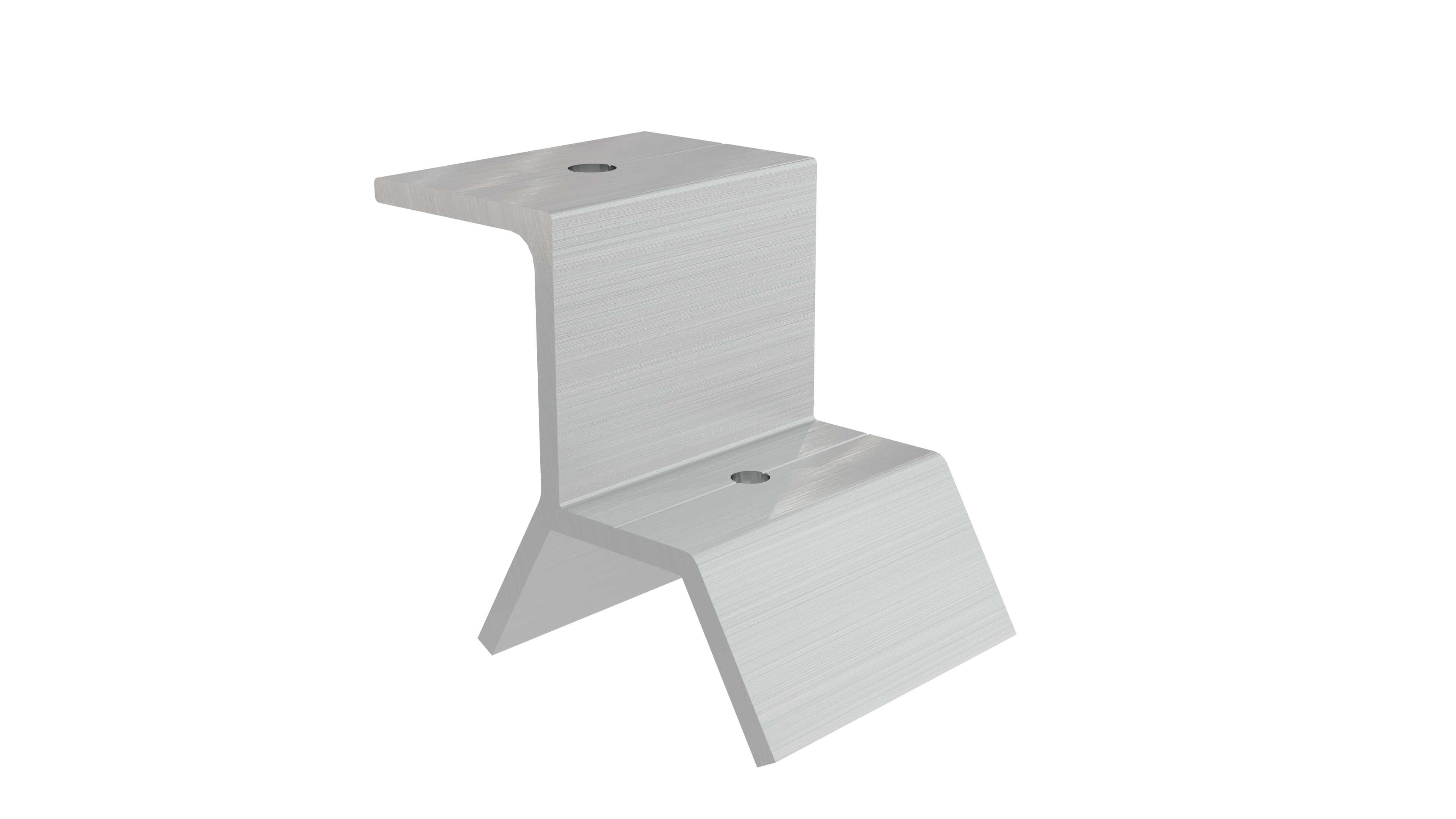

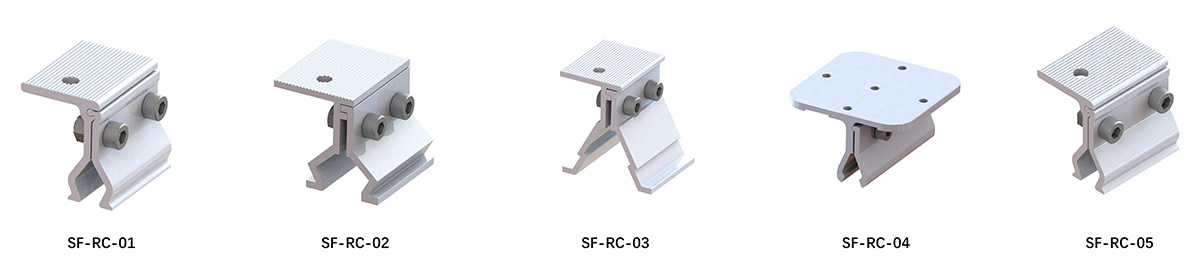

03 Produktkomponenten
| Abmessungen (mm) | A | B | C | D |
| SF-RC-01 | 18 | 13 | 10.5 | 10 |
| SF-RC-02 | 26 | 12 | 10.5 | 18 |
| SF-RC-03 | 35 | 21,6 | 2.5 | 31,5 |
| SF-RC-04 | 16.3 | 16.3 | 2.5 | 12 |
| SF-RC-05 | 15 | 12.2 | 10 | 10 |
04 Kerntechnische Parameter
| Schlüsselindikatoren | Parameterdetails |
| Anwendbares Dach | Eckige Metalldachplatten |
| Windlast | 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | Parallel zum Dach |
| Hauptmaterial | Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 |
| Standard | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantie | 10 Jahre Garantie |
05 Branchenanwendungsszenarien
✔ Produktionsfabrik: Dächer von Automobil-/Elektronikfabrikgebäuden
✔ Kühlketten-Logistikzentrum: Großes Lagerdach
✔ Modernisierung des landwirtschaftlichen Gewächshauses: Gewächshaus mit leichtem Stahlrahmen
06 Professionelle technische Dienstleistungen
▶ Schemaentwurf und Strukturanalyse:
Stellen Sie professionelle Lastberichte, Vorrichtungsanordnungssimulationen und BIM-Visualisierungslösungen bereit.
▶ Unterstützung bei der Exploration vor Ort:
Ingenieure führen vor Ort Untersuchungen des Dachzustands durch, um die Installationsbedingungen und Risikopunkte zu bestätigen.
▶ Installationsschulung und -anleitung:
Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.
07 Technisches Verifizierungssystem
▶ Extreme Umwelttests
• Besteht den Kälteeinfluss bei -40 °C
• Salzsprühkorrosion (3.000+ Stunden)
• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.
▶ Zertifizierung durch Dritte
• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.
08 Pakete & Versand
Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.

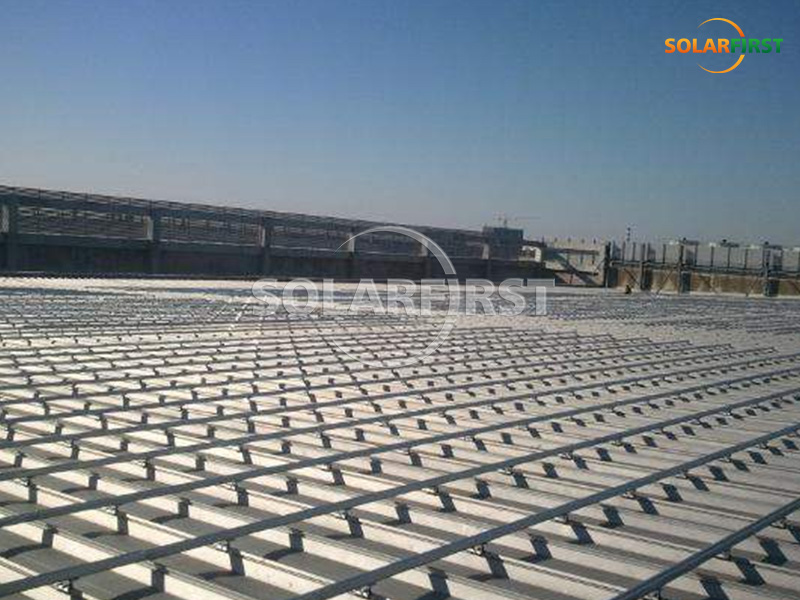

09 Projektfall
