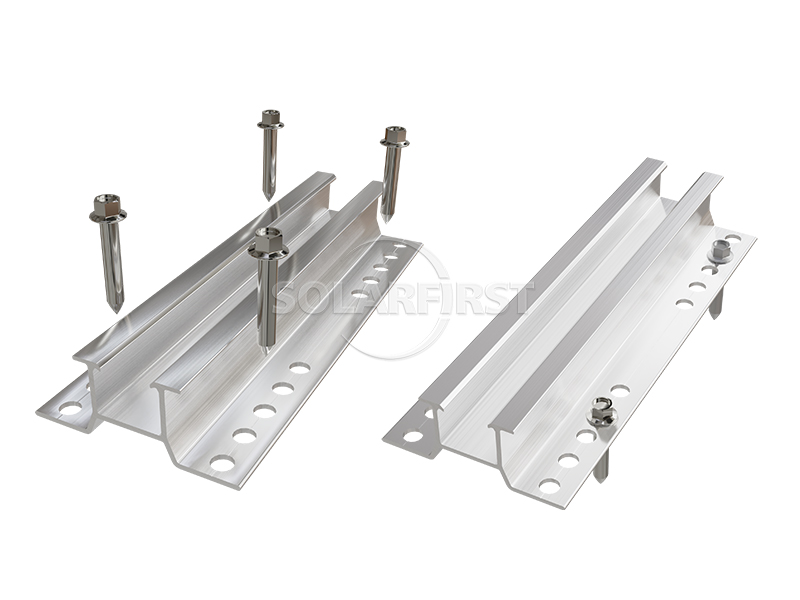

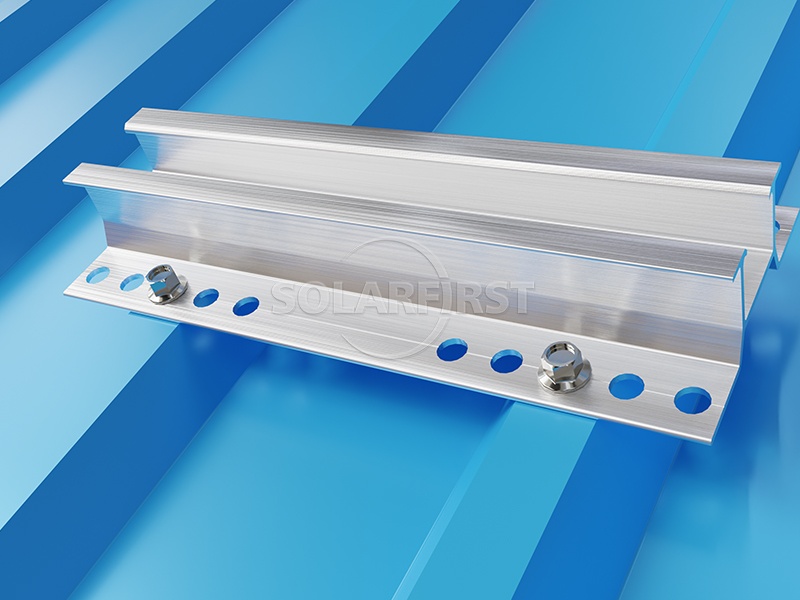

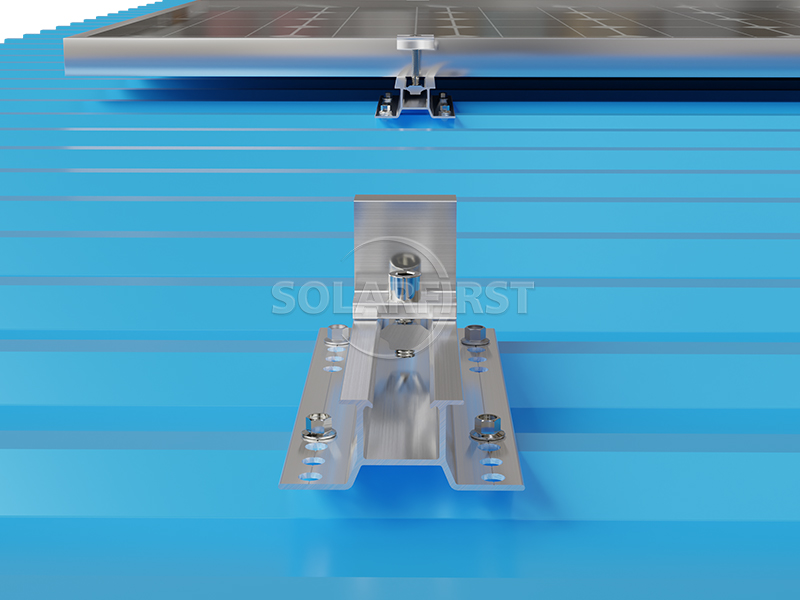

U-Rail solar metal roof mounts are a cost-effective, rail-less solar mounting solution designed specifically for trapezoidal metal (tin) roofs. They feature a simple design that uses short U-shaped aluminum rails fixed directly to the roof ridges.
Farb-/Darstellungsoptionen :
Silver blackMaterial und Oberflächenbehandlung :
Anodized Aluminum 6005 T5, Stainless Steel 304Zertifizierung :
ISO, SGS, CE, UL01 Produktbeschreibung
Diese U-Schiene für Solar-Metalldächer eignet sich für gewerbliche, industrielle und private Trapezblechdächer. In Kombination mit wasserdichten Dichtungen verhindert sie Undichtigkeiten nach dem Eindringen, während ihre ausgereifte Stabilität eine einfache und sichere Installation gewährleistet.
Das U-Schienensystem unterstützt sowohl gerahmte als auch rahmenlose Solarmodule. Seine einfache Struktur ermöglicht eine schnelle Installation und bietet dauerhafte Leistung.

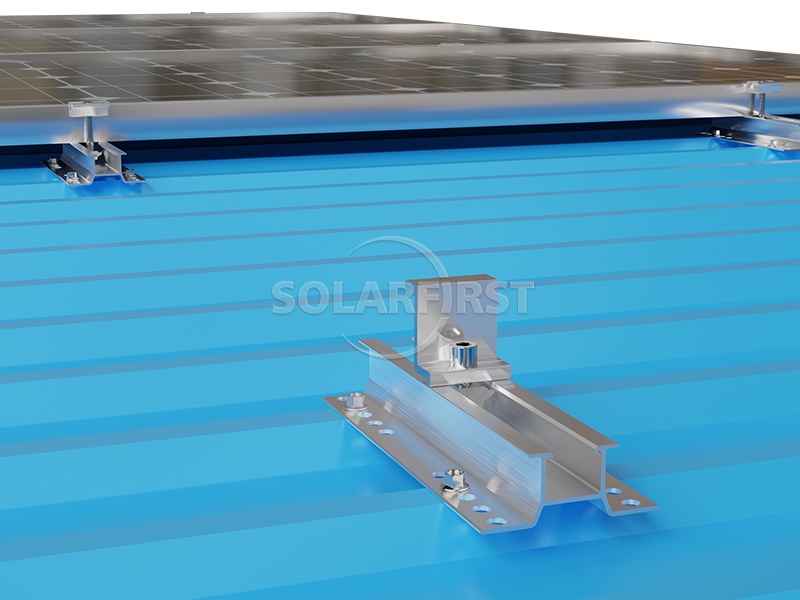

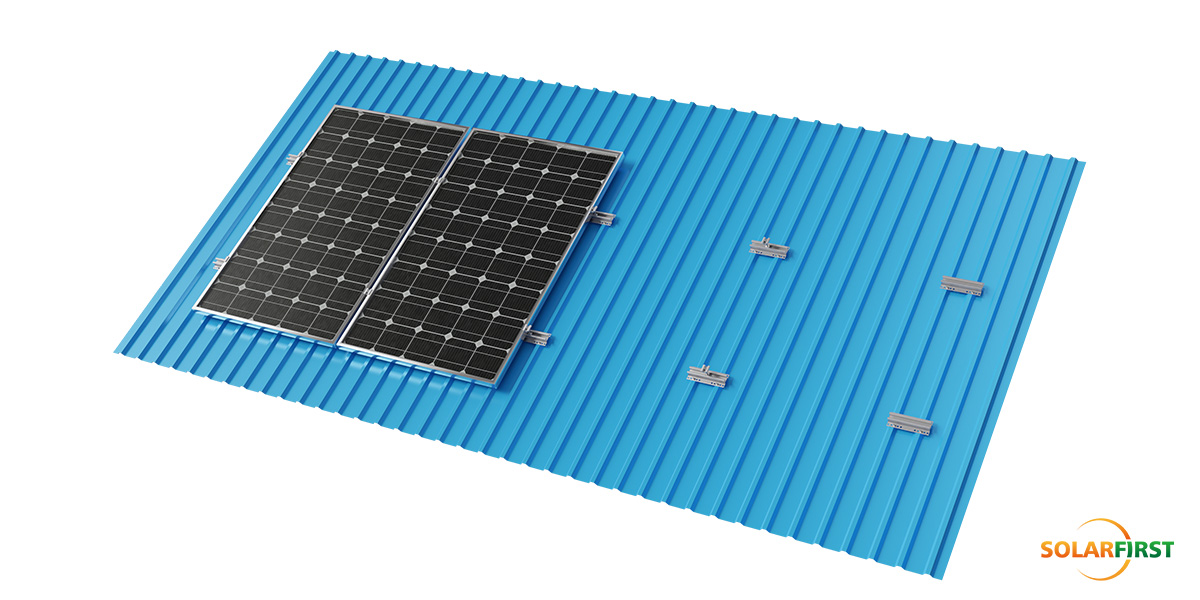

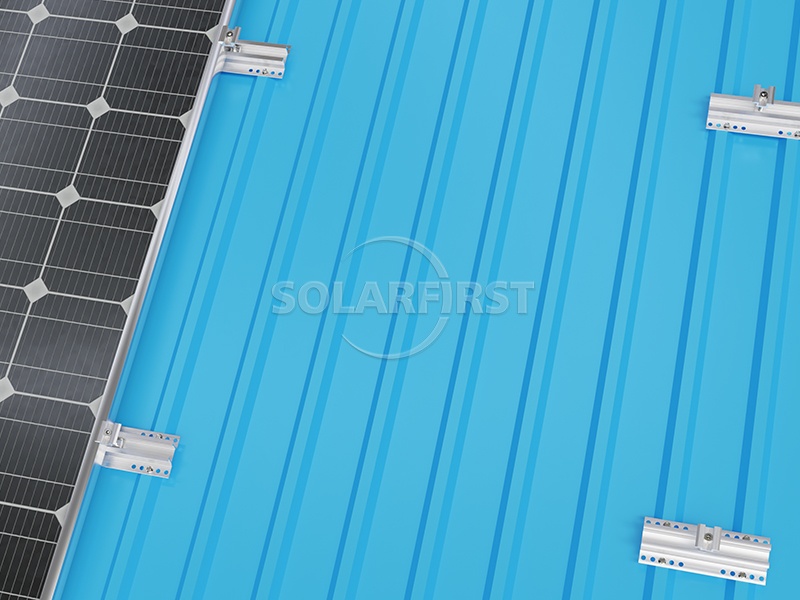

Als schienenloses Solar-Metalldach-Montagesystem wird die Mini-U-Schiene direkt an den Metalldachplatten befestigt. Die Solarmodule werden mit Mittel- und Endklemmen befestigt, was die Anzahl der Komponenten reduziert und sowohl Materialkosten als auch Installationszeit spart. Das U-Schienen-Solar-Metalldachsystem kann im Quer- oder Hochformat montiert werden und ist mit verschiedenen PV-Modultypen kompatibel.

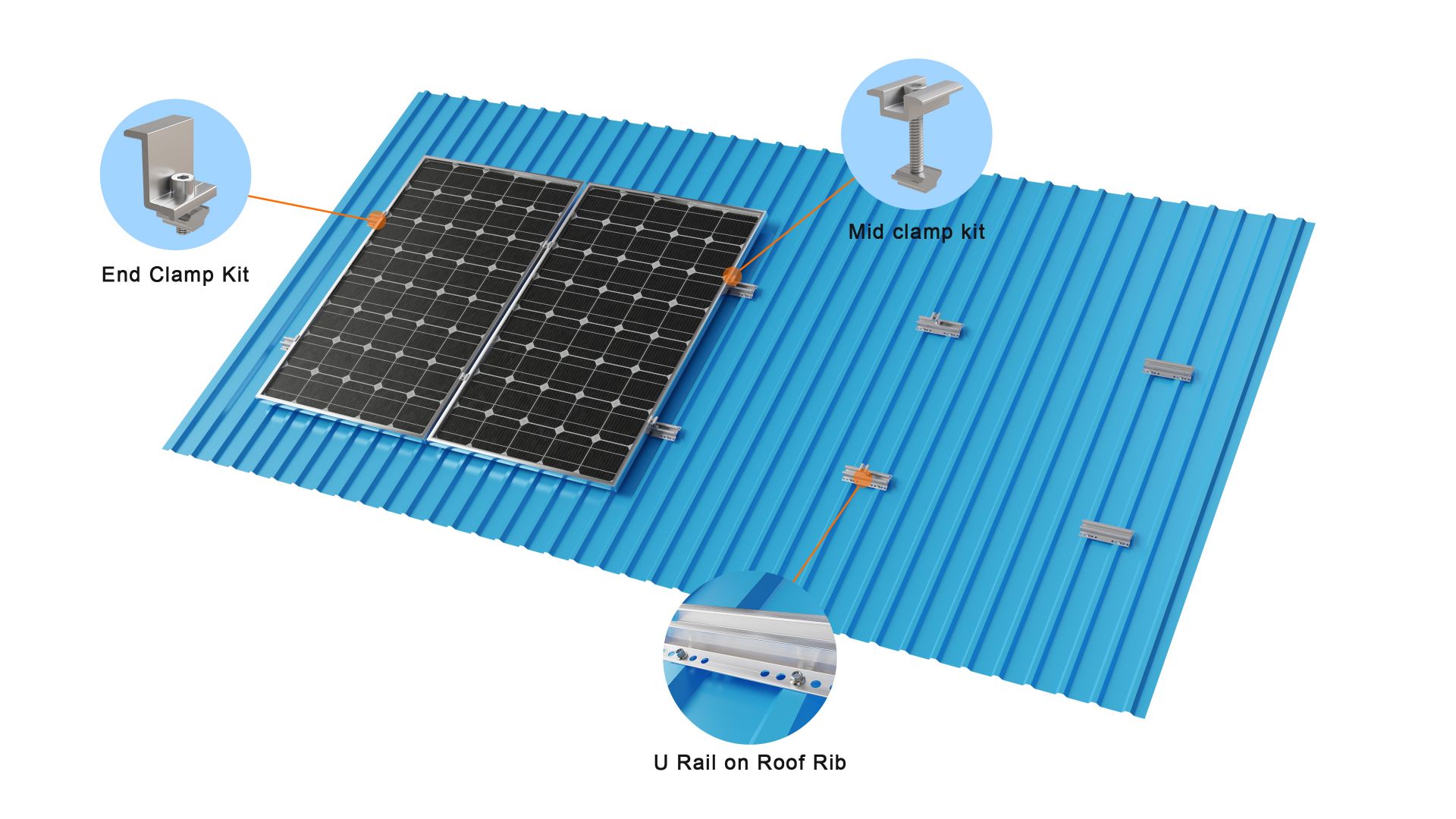

02 Zubehörschema

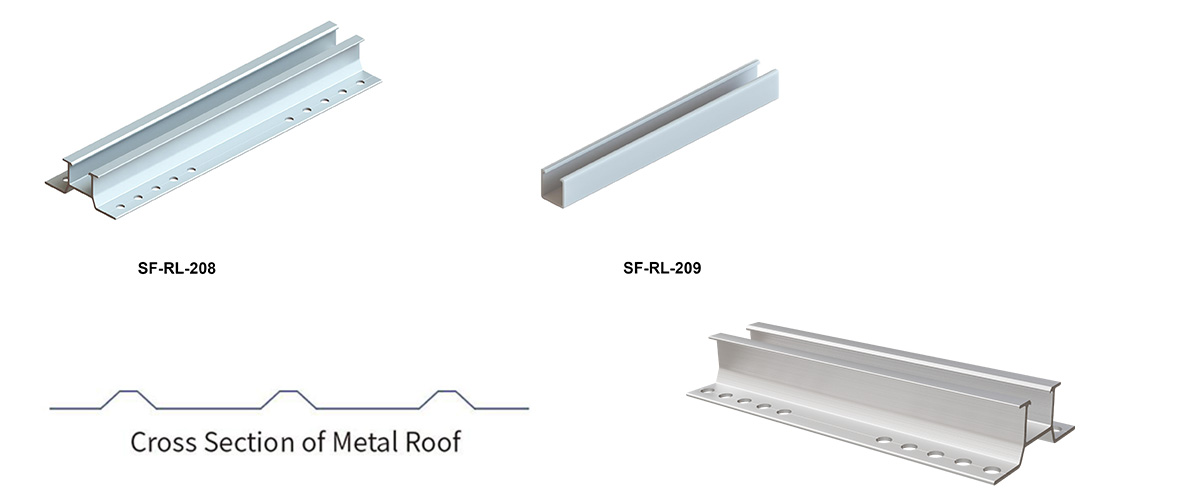

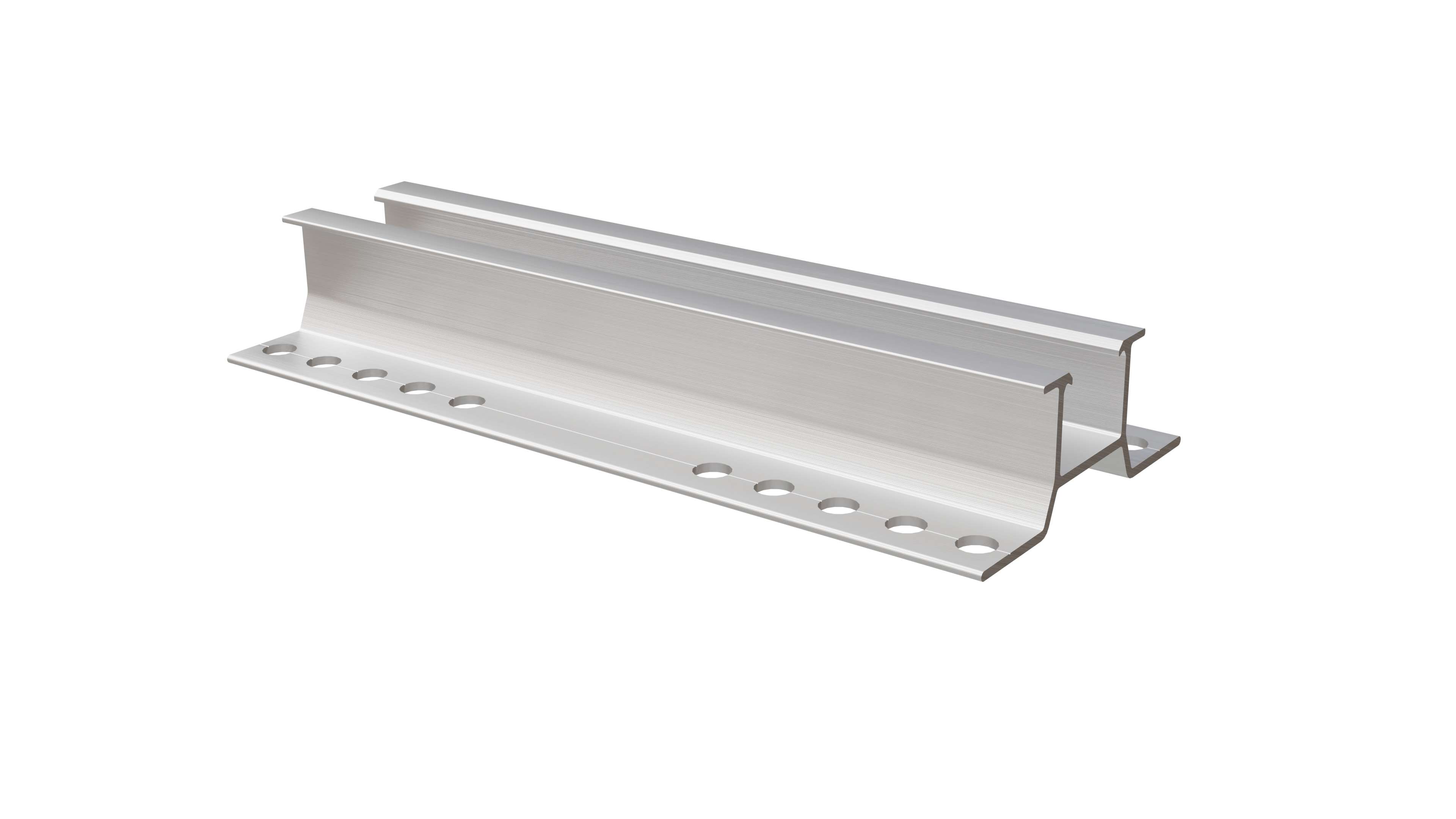

03 Produktkomponenten
04 Kerntechnische Parameter
| Schlüsselindikatoren | Parameterdetails |
| Anwendbares Dach | Trapezförmiges Metallziegeldach |
| Windlast | 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | Parallel zum Dach |
| Hauptmaterial | Eloxiertes Aluminium AL6005-T5, Edelstahl SUS304 |
| Standard | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantie | 10 Jahre Garantie |
05 Branchenanwendungsszenarien
✔ Produktionsfabrik: Dächer von Automobil-/Elektronikfabrikgebäuden
✔ Kühlketten-Logistikzentrum: Großes Lagerdach
✔ Modernisierung des landwirtschaftlichen Gewächshauses: Gewächshaus mit leichtem Stahlrahmen
06 Professionelle technische Dienstleistungen
▶ Schemaentwurf und Strukturanalyse:
Stellen Sie professionelle Lastberichte, Vorrichtungsanordnungssimulationen und BIM-Visualisierungslösungen bereit.
▶ Unterstützung bei der Exploration vor Ort:
Ingenieure führen vor Ort Untersuchungen des Dachzustands durch, um die Installationsbedingungen und Risikopunkte zu bestätigen.
▶ Installationsschulung und -anleitung:
Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.
07 Technisches Verifizierungssystem
▶ Extreme Umwelttests
• Besteht den Kälteeinfluss bei -40 °C
• Salzsprühkorrosion (3.000+ Stunden)
• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.
▶ Zertifizierung durch Dritte
• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.
08 Pakete & Versand
Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.

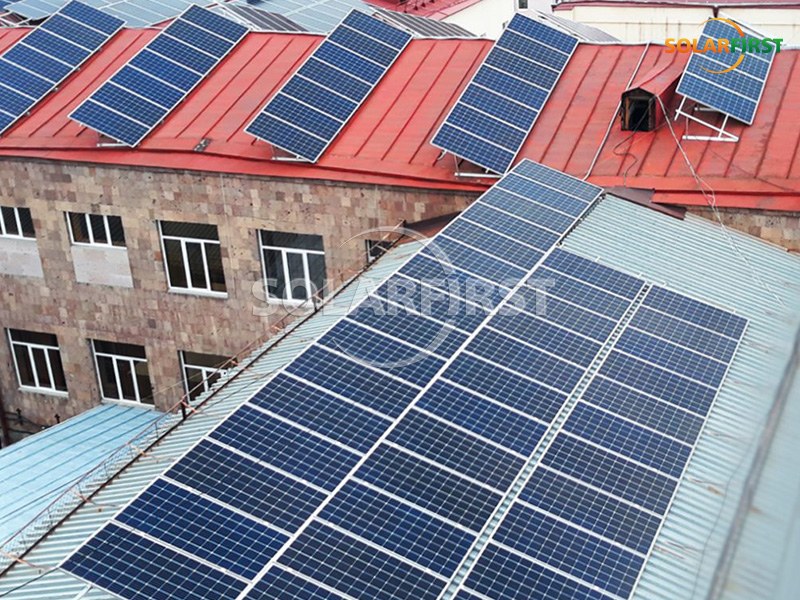

09 Projektfall
