01 Produktbeschreibung

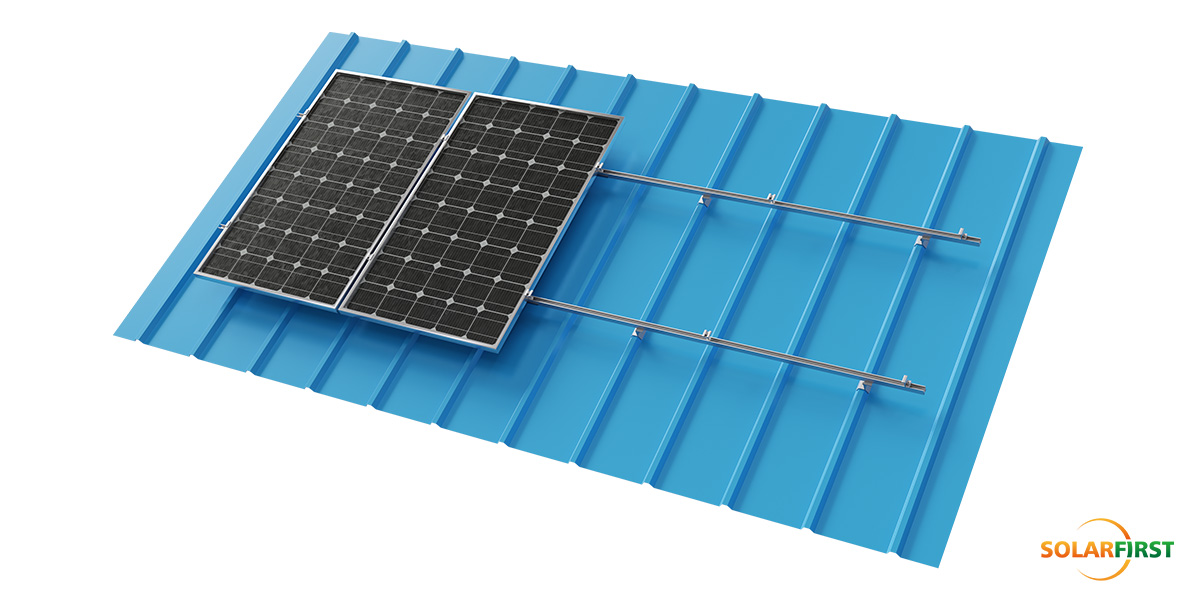

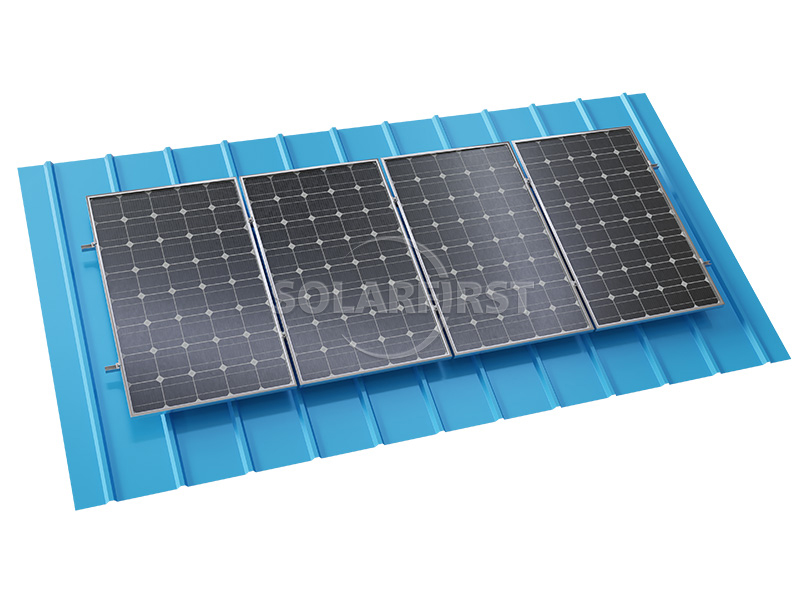

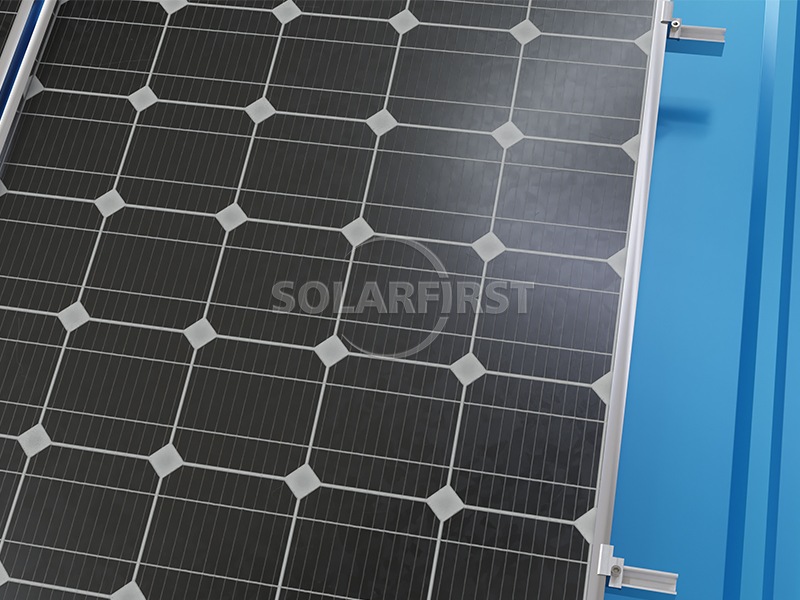

Die SF-Metalldachhalterung mit Trapezdachklemmen bietet eine spezielle Trapez-Solardachmontagelösung, die speziell für trapezförmige Metalldachsysteme entwickelt wurde. Dieses innovative Solardachmontageset verfügt über präzisionsgefertigte Komponenten, die eine sichere Befestigung an verschiedenen Trapezdachprofilen ohne Dachdurchdringung gewährleisten.

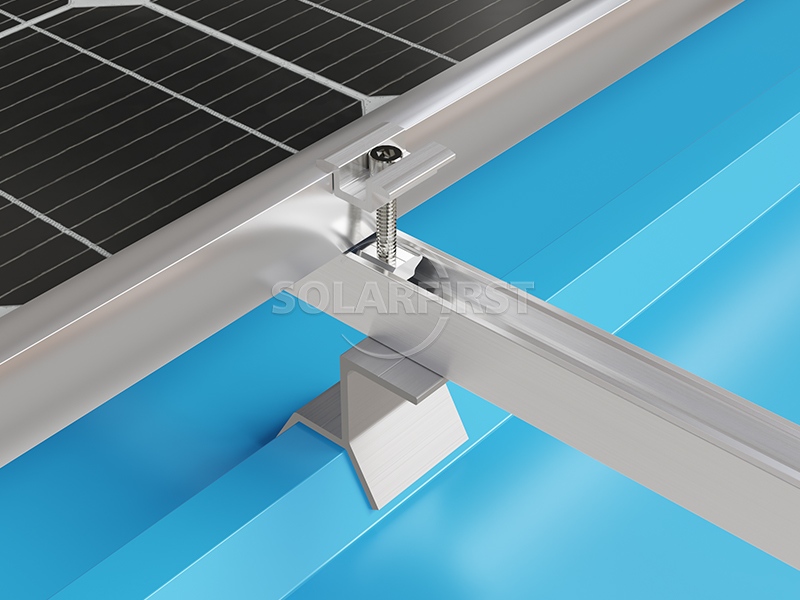

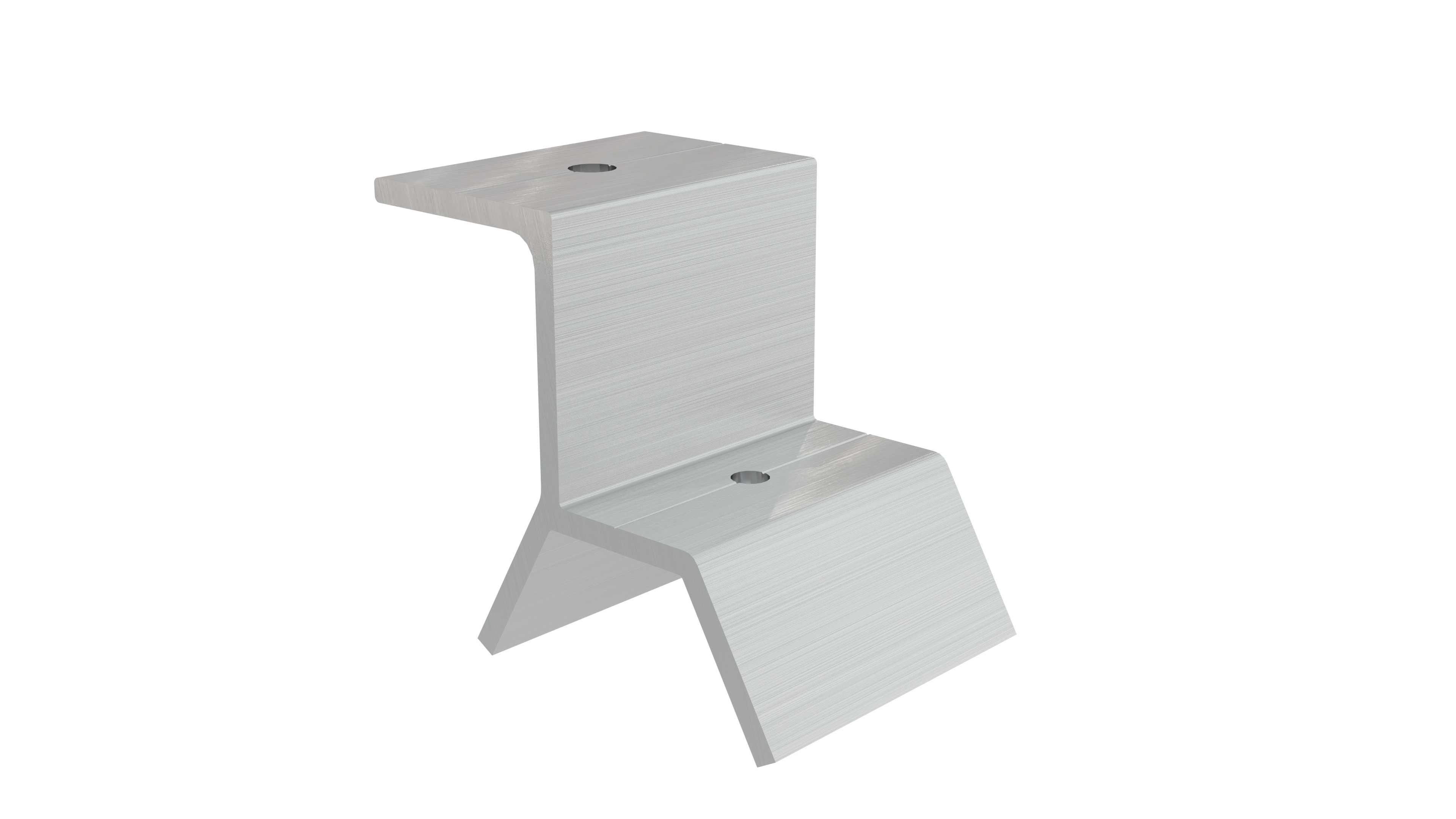

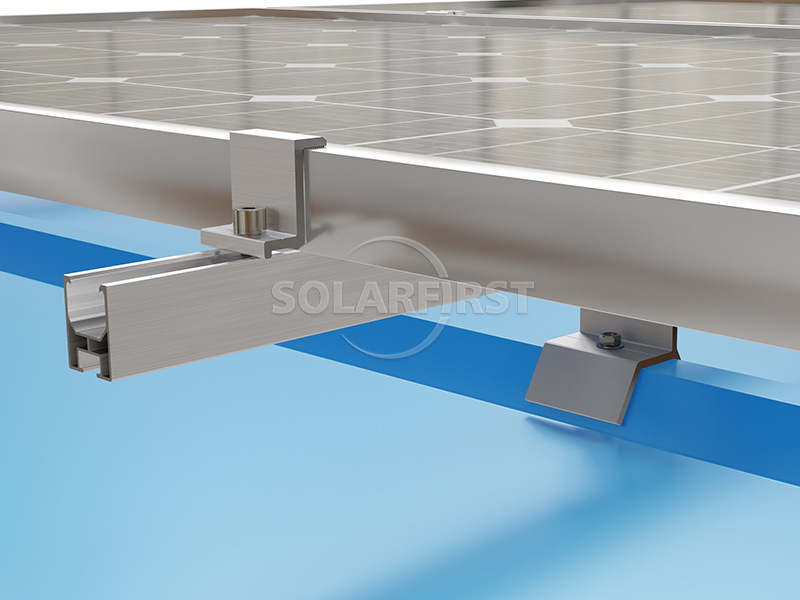

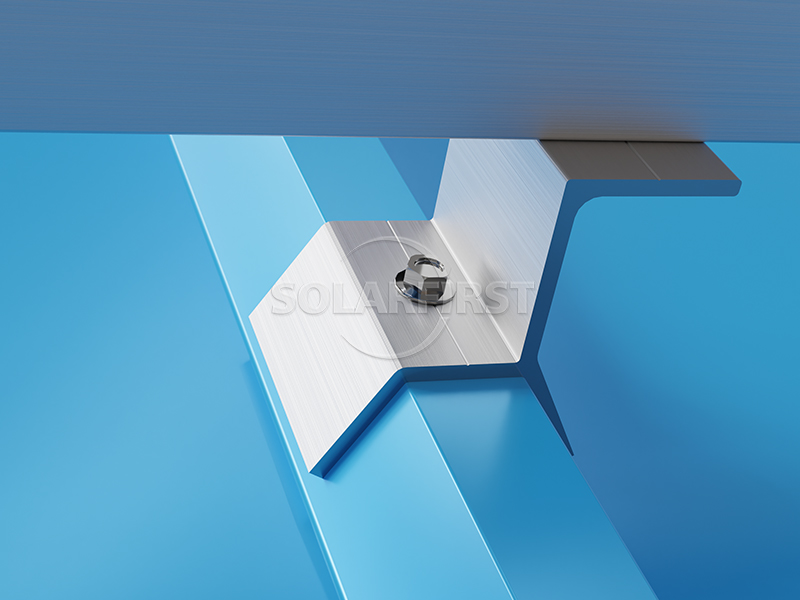

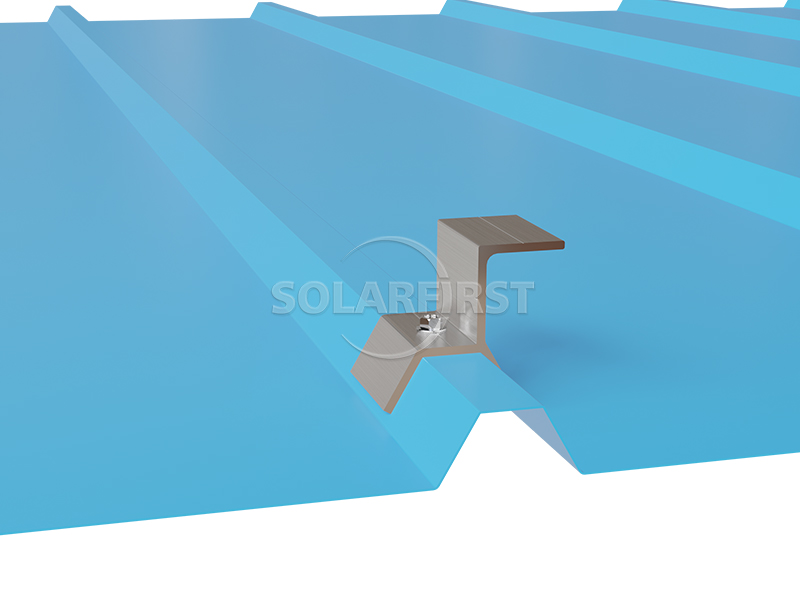

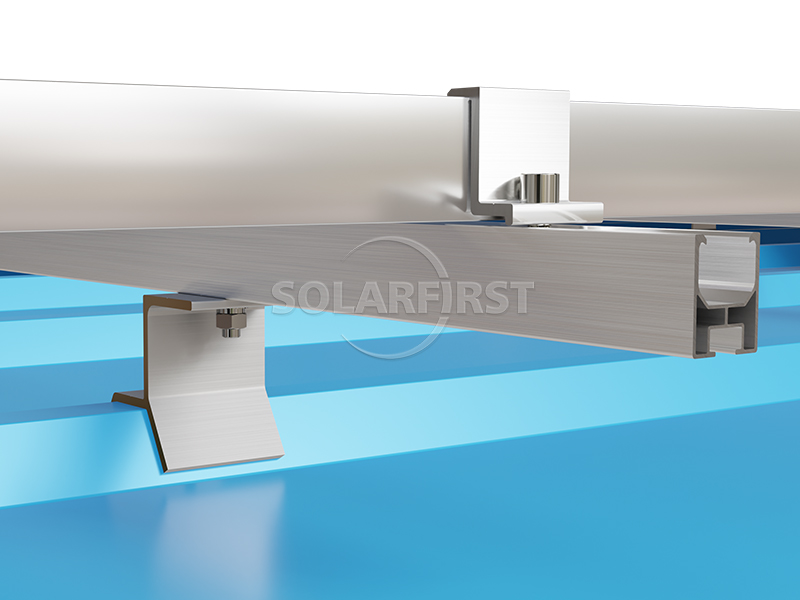

Das System nutzt speziell entwickelte trapezförmige Solardachklammern aus Metall, die sich perfekt an die trapezförmigen Dachrippen anpassen, Lücken vermeiden und wetterbeständig sind. Diese speziellen Metalldachhalterungen verteilen in Verbindung mit leichten Aluminiumschienen die Last gleichmäßig auf die Dachkonstruktion und minimieren so die zusätzliche Belastung des Gebäudes. Das komplette Solardachmontagesystem umfasst speziell entwickelte Solarmodulklammern, die die Module parallel zur Dachfläche halten und gleichzeitig eine sichere und zuverlässige Befestigung gewährleisten.
Die auf Langlebigkeit und Leistung ausgelegte Montagelösung hält Windlasten von bis zu 60 m/s und Schneelasten von 1,4 kN/m² stand. Das System entspricht internationalen Standards wie ASCE7-05 und JIS C8955:2017 und besteht aus korrosionsbeständigem eloxiertem Aluminium AL6005-T5 und Edelstahlkomponenten SUS304. Mit einer 10-jährigen Garantie bietet dieses trapezförmige Montagesystem eine kostengünstige und zuverlässige Lösung für Solaranlagen auf Metalldächern und kombiniert schnelle Installation mit langfristiger struktureller Integrität.

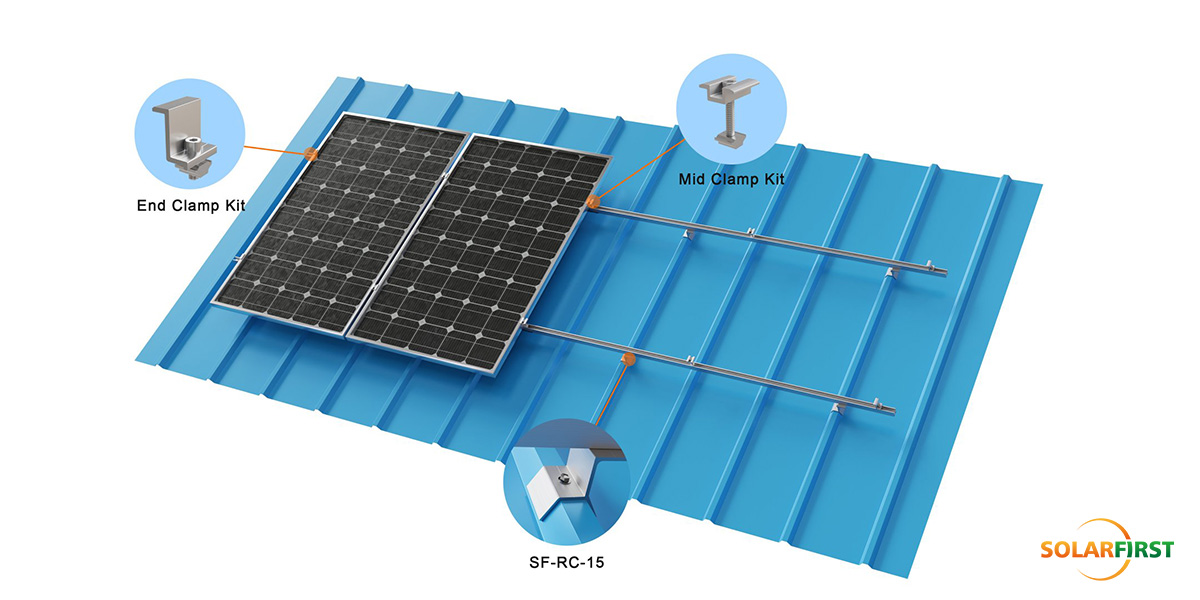

02 Zubehörschema

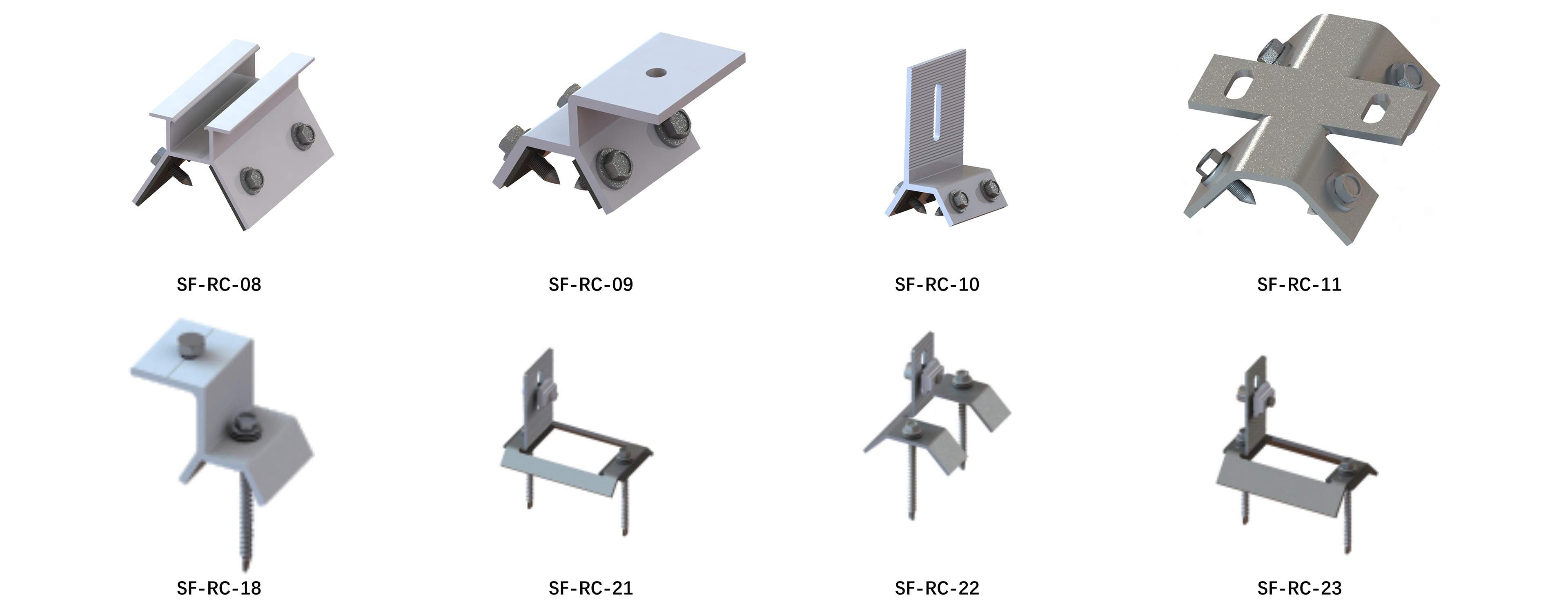

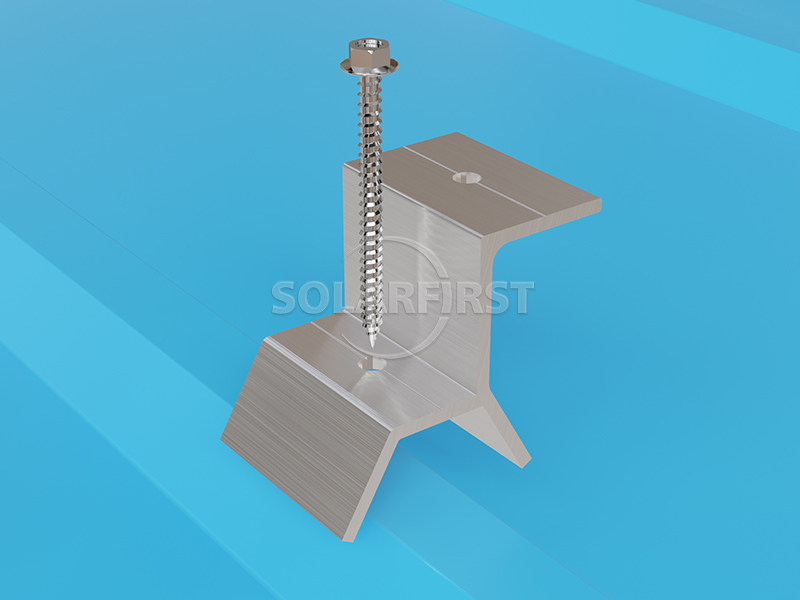

03 Produktkomponenten

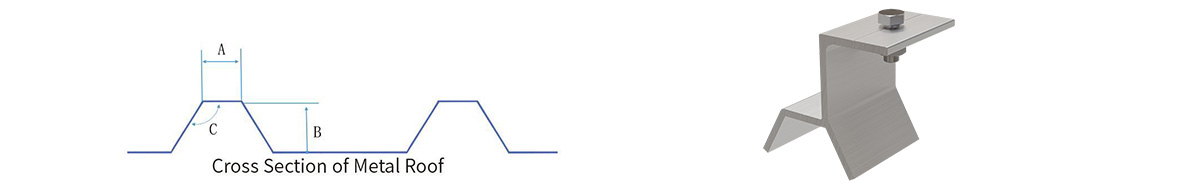

| Abmessungen (mm) | A | B | C(°） |
| SF-RC-08 | 28 | 34 | 122 |
| SF-RC-09 | 20 | 20 | 123 |
| SF-RC-10 | 20 | 20 | 123 |
| SF-RC-11 | 25 | 23,8 | 132 |
| SF-RC-18 | 22 | 16 | 120 |
| SF-RC-21 | 52 | 12 | 135 |
| SF-RC-22 | 33,7 | 18 | 135 |
| SF-RC-23 | 33,7 | 18 | 135 |
04 Kerntechnische Parameter
| Schlüsselindikatoren | Parameterdetails |
| Anwendbares Dach | Trapezförmiges Metallziegeldach |
| Windlast | 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | Parallel zum Dach |
| Hauptmaterial | Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 |
| Standard | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantie | 10 Jahre Garantie |
05 Branchenanwendungsszenarien
✔ Produktionsfabrik: Dächer von Automobil-/Elektronikfabrikgebäuden
✔ Kühlketten-Logistikzentrum: Großes Lagerdach
✔ Modernisierung des landwirtschaftlichen Gewächshauses: Gewächshaus mit leichtem Stahlrahmen
06 Professionelle technische Dienstleistungen
▶ Schemaentwurf und Strukturanalyse:
Stellen Sie professionelle Lastberichte, Vorrichtungsanordnungssimulationen und BIM-Visualisierungslösungen bereit.
▶ Unterstützung bei der Exploration vor Ort:
Ingenieure führen vor Ort Untersuchungen des Dachzustands durch, um die Installationsbedingungen und Risikopunkte zu bestätigen.
▶ Installationsschulung und -anleitung:
Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.
07 Technisches Verifizierungssystem
▶ Extreme Umwelttests
• Besteht den Kälteeinfluss bei -40 °C
• Salzsprühkorrosion (3.000+ Stunden)
• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.
▶ Zertifizierung durch Dritte
• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.
08 Pakete & Versand
Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.

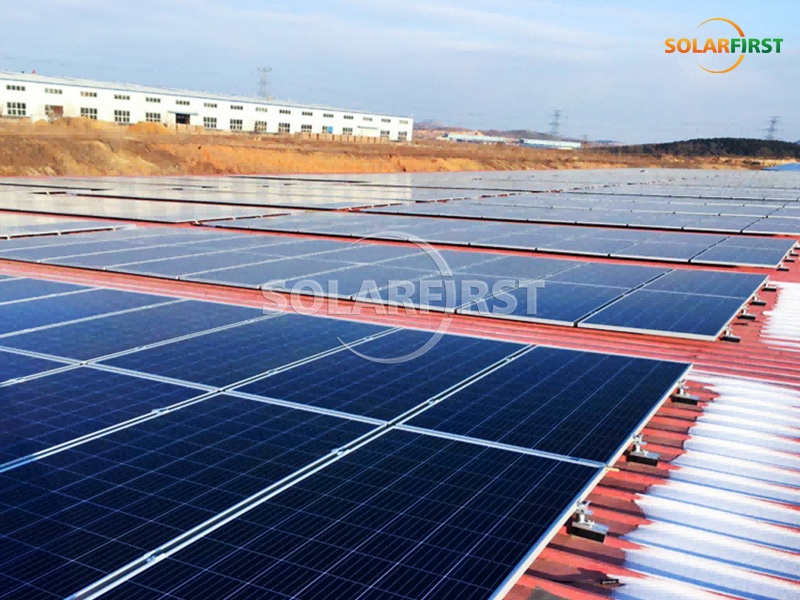

09 Projektfall
