Präzise Anzeige, jenseits aller Grenzen
01 Produktbeschreibung

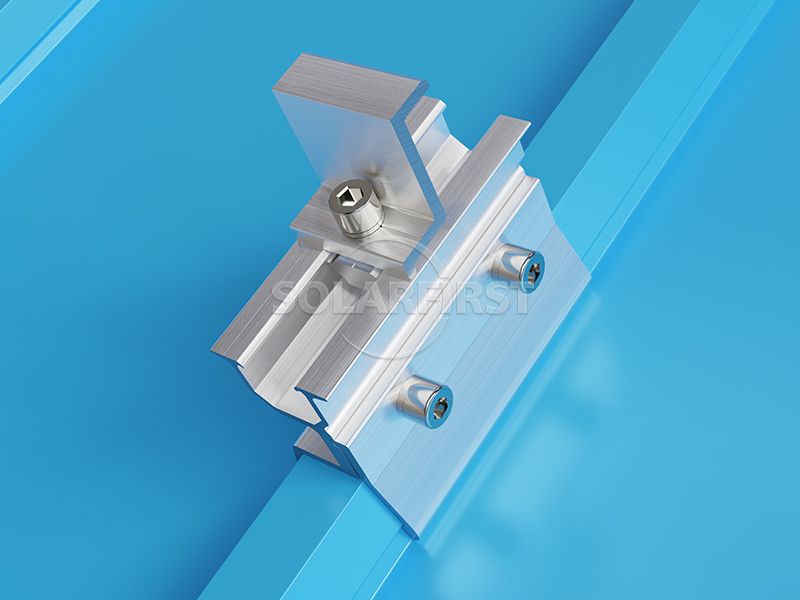

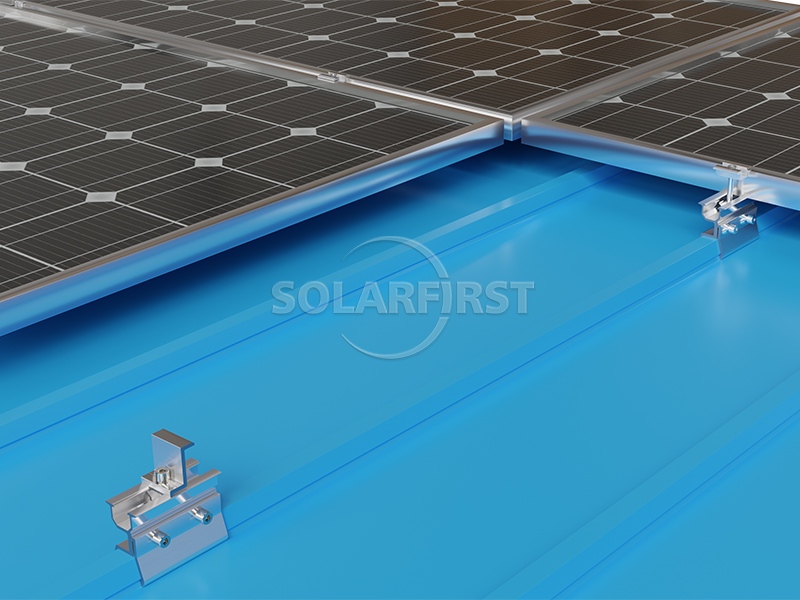

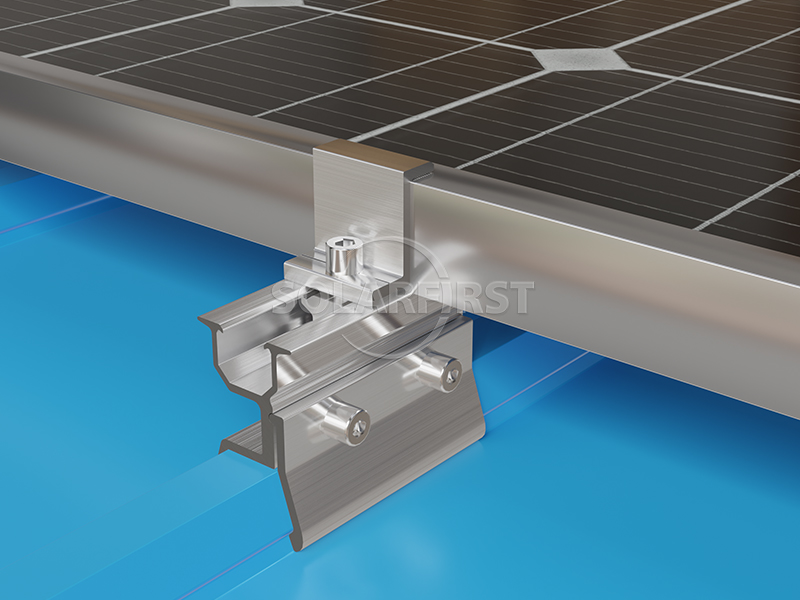

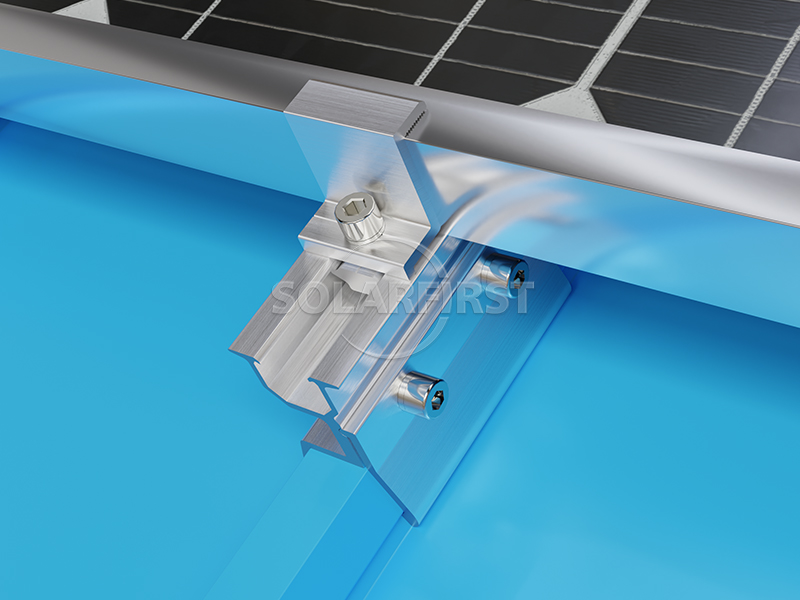

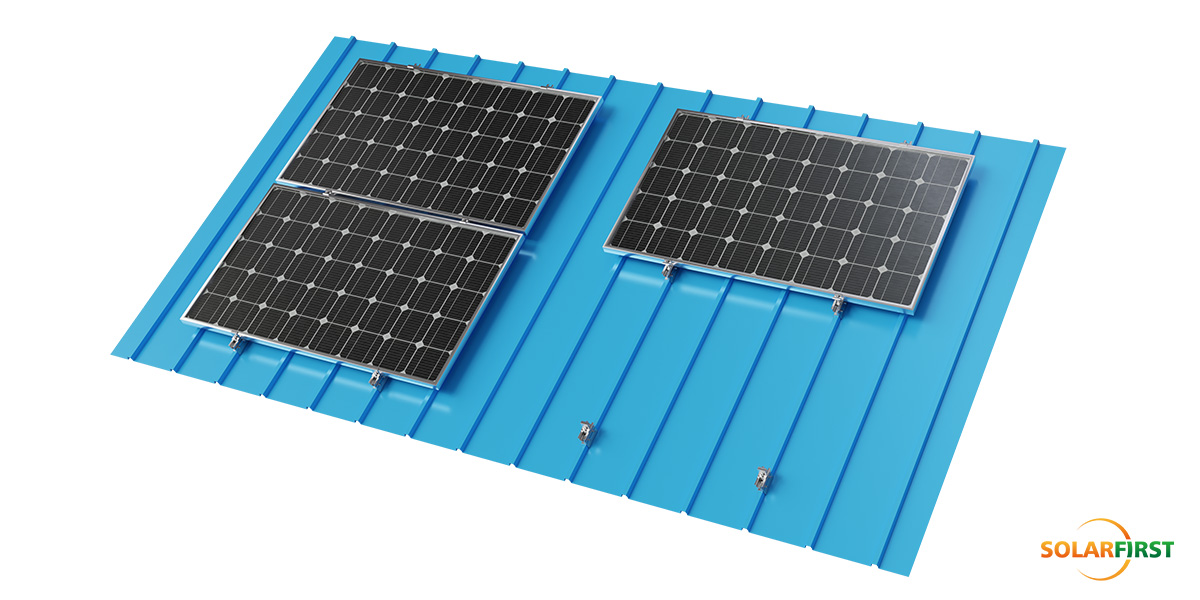

Die Aluminium Mini Rail ist ein durchdringungsfreies Metalldachmontagesystem, das speziell für Trapezbleche entwickelt wurde. Das System besteht aus eloxiertem Aluminium 6005-T5 und bietet hervorragende Korrosionsbeständigkeit und strukturelle Haltbarkeit.
Im Vergleich zu herkömmlichen Klemmlösungen bietet diese Mini-Schienen-Solarhalterung erhebliche Vorteile:
Die Konstruktion aus eloxierter Aluminiumlegierung gewährleistet langfristige Korrosionsbeständigkeit.
Ermöglicht eine präzise Positionierung gemäß Zeichnungen und verhindert so Installationsfehler und Anpassungen.
Ermöglicht eine schnelle Installation ohne lange Dachreling und reduziert so die Arbeitszeit.
Es ist kein Bohren von Löchern erforderlich, wodurch potenzielle Leckagerisiken vollständig vermieden werden.
Das kompakte und leichte Design minimiert die Versandkosten und spart Containerplatz.
Diese leichte, schienen- und bohrfreie Lösung macht das Solar First Mini Rail Clip Lock-Projekt kostengünstig, zeitsparend und bemerkenswert einfach zu montieren.

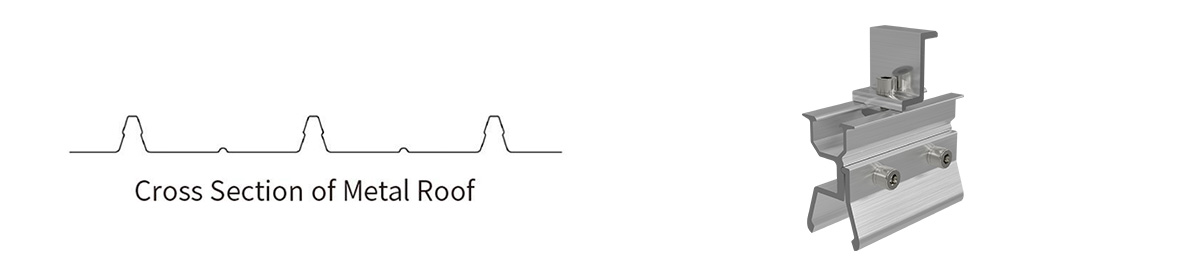

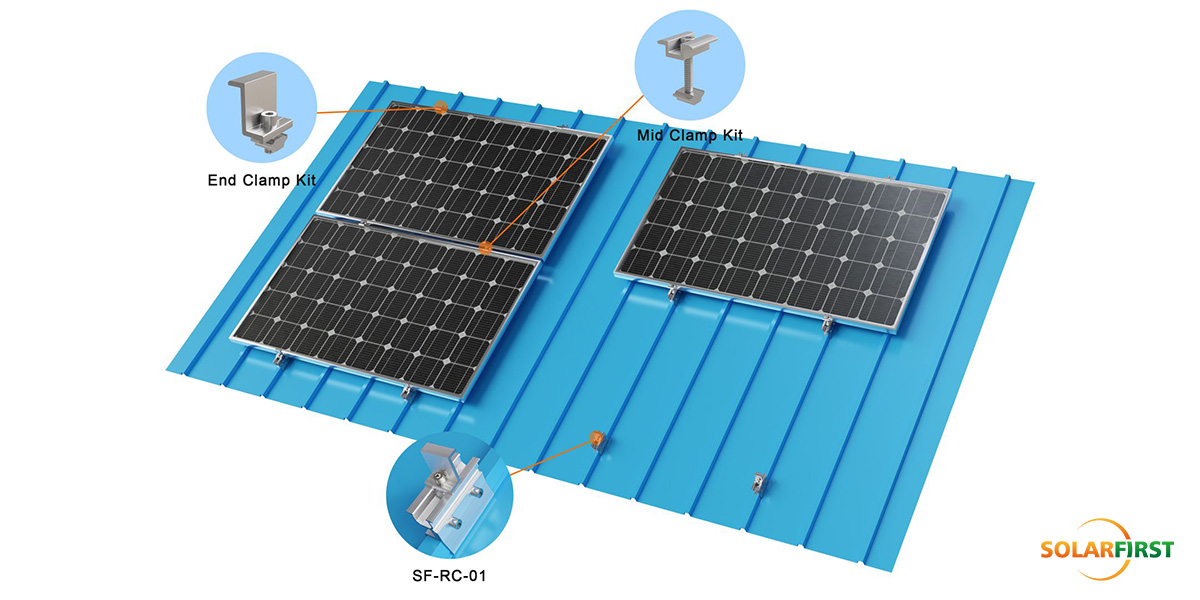

02 Zubehörschema

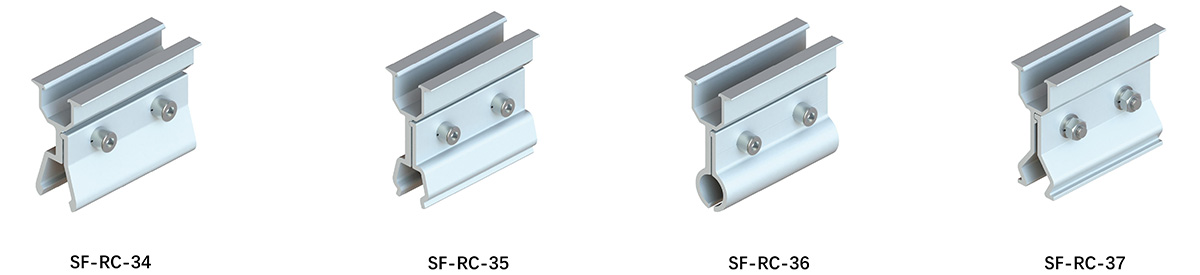

03 Produktkomponenten
| Abmessungen (mm) | A | B | C | D |
| SF-RC-34 | 12.7 | 19.1 | 24,5 | 20.2 |
| SF-RC-35 | 17.9 | 13.8 | 25 | 16.2 |
| SF-RC-36 | 0 | 10.1 | 20.2 | 7.1 |
| SF-RC-37 | 0 | 12.3 | 24,6 | 14.7 |
04 Kerntechnische Parameter
| Schlüsselindikatoren | Parameterdetails |
| Anwendbares Dach | Metalldach |
| Windlast | 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | Parallel zum Dach |
| Hauptmaterial | Eloxiertes Aluminium AL6005-T5, Edelstahl SUS304 |
| Standard | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantie | 10 Jahre Garantie |
05 Branchenanwendungsszenarien
✔ Produktionsfabrik: Dächer von Automobil-/Elektronikfabrikgebäuden
✔ Kühlketten-Logistikzentrum: Großes Lagerdach
✔ Modernisierung des landwirtschaftlichen Gewächshauses: Gewächshaus mit leichtem Stahlrahmen
06 Professionelle technische Dienstleistungen
▶ Schemaentwurf und Strukturanalyse:
Stellen Sie professionelle Lastberichte, Vorrichtungsanordnungssimulationen und BIM-Visualisierungslösungen bereit.
▶ Unterstützung bei der Exploration vor Ort:
Ingenieure führen vor Ort Untersuchungen des Dachzustands durch, um die Installationsbedingungen und Risikopunkte zu bestätigen.
▶ Installationsschulung und -anleitung:
Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.
07 Technisches Verifizierungssystem
▶ Extreme Umwelttests
• Besteht den Kälteeinfluss bei -40 °C
• Salzsprühkorrosion (3.000+ Stunden)
• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.
▶ Zertifizierung durch Dritte
• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.
08 Pakete & Versand
Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.

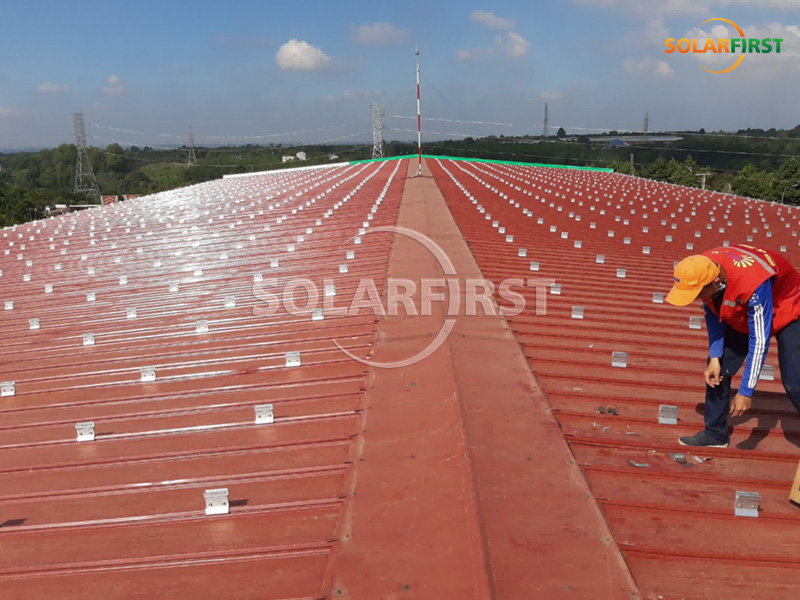

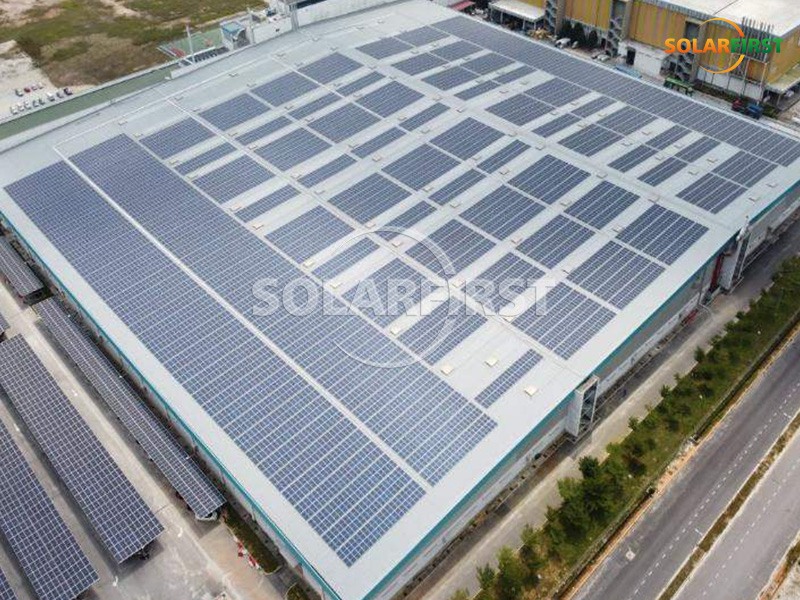

09 Projektfall
