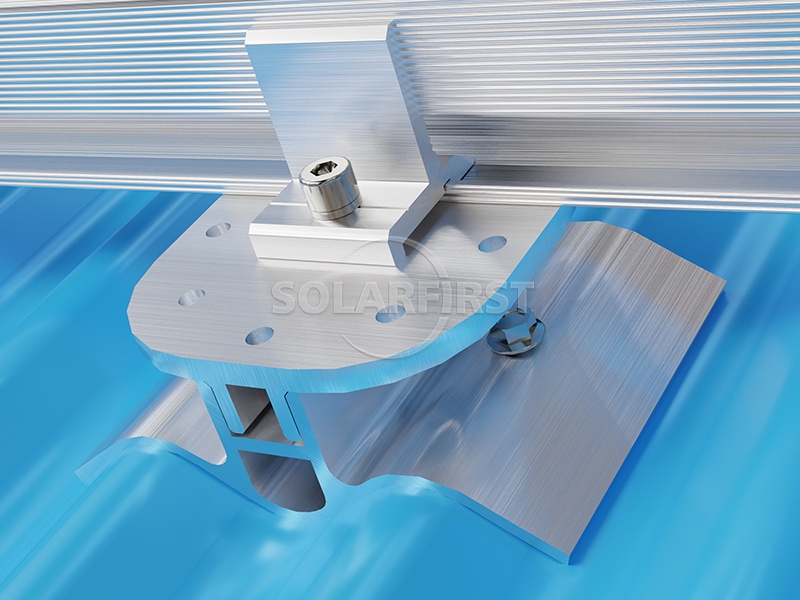

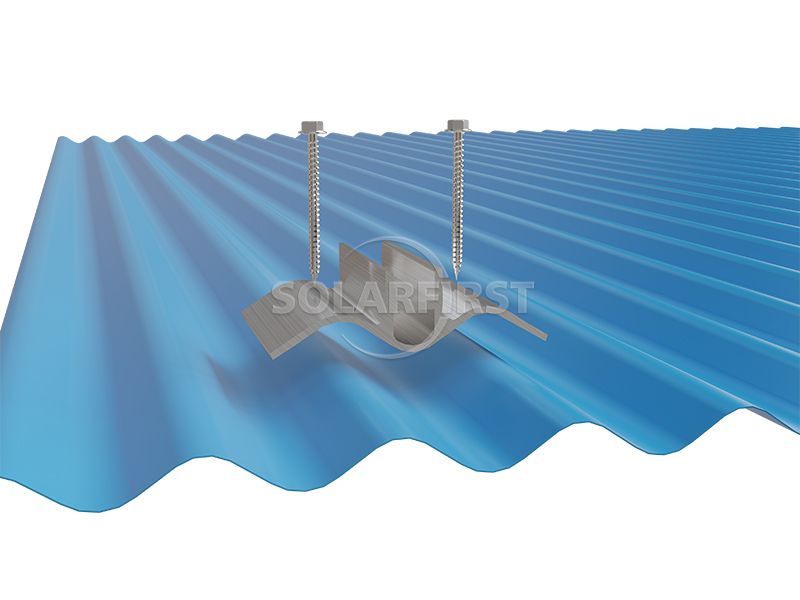

A non-destructive installation fixture specially designed for wave-shaped color steel tile roof photovoltaic systems. The fixture is made of high tensile strength aluminum and, through a unique clamping structure, firmly fixes the solar panel system at the peak of the wave tiles without penetrating the roof panel. This fundamentally solves the potential roof leakage problems caused by traditional installation methods and is an ideal installation solution for industrial and commercial rooftop photovoltaic projects.
Farb-/Darstellungsoptionen :
Silver blackMaterial und Oberflächenbehandlung :
AL6005-T5Zertifizierung :
ISO，SGS01 Produktbeschreibung
Diese gewellte Dachklammerhalterung ist für Wellblechdächer konzipiert und eignet sich für gewerbliche, industrielle und private Anwendungen. Die einfache und leichte Struktur ermöglicht eine schnelle und kostengünstige Installation.
Das System belastet die Dachkonstruktion nur minimal. Es besteht aus eloxiertem Aluminium AL6005-T5 und Edelstahl SUS304 und bietet hohe Korrosionsbeständigkeit und Langlebigkeit. Das Solardachmontageset kann mit L-Füßen oder verstellbaren Beinen verwendet werden, um die Module anzuheben oder den Neigungswinkel nach Bedarf anzupassen.

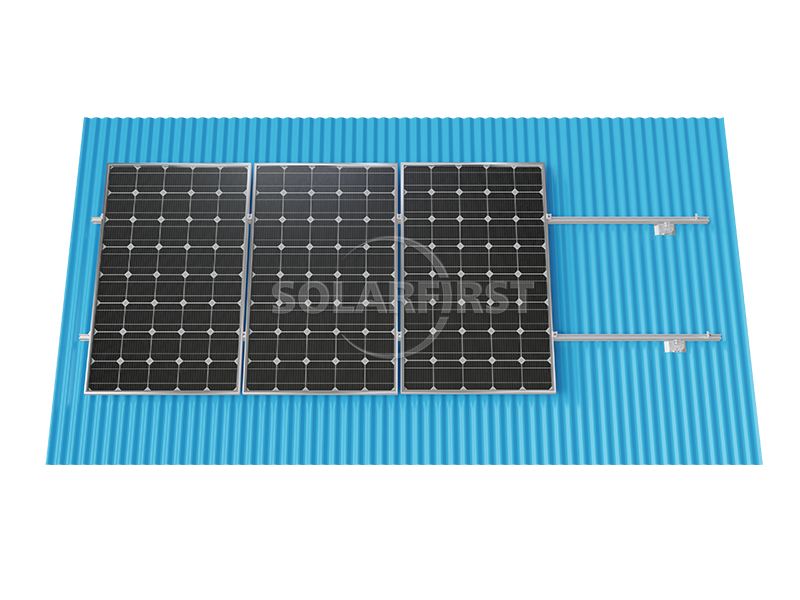

Diese Metalldachhalterungen sind sowohl mit gerahmten als auch mit rahmenlosen Solarmodulen kompatibel und ermöglichen eine sichere Befestigung ohne aufwändige Anpassungen. Dies trägt zur Reduzierung von Material- und Arbeitskosten bei. Die Installation kann im Quer- oder Hochformat erfolgen, um unterschiedlichen Projektanforderungen gerecht zu werden.

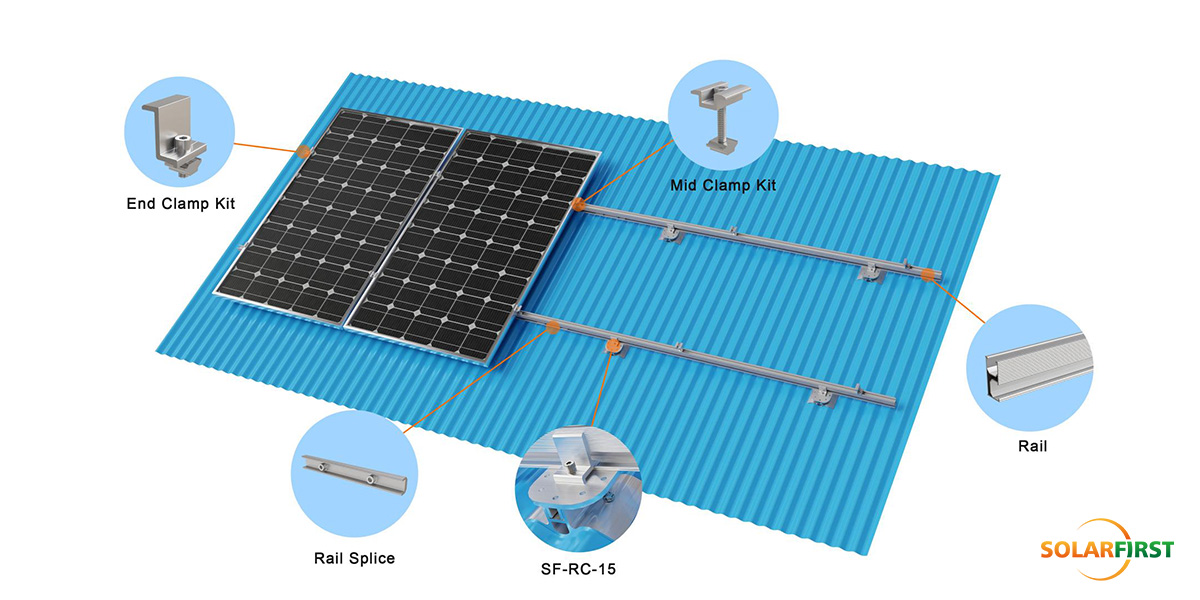

02 Zubehörschema

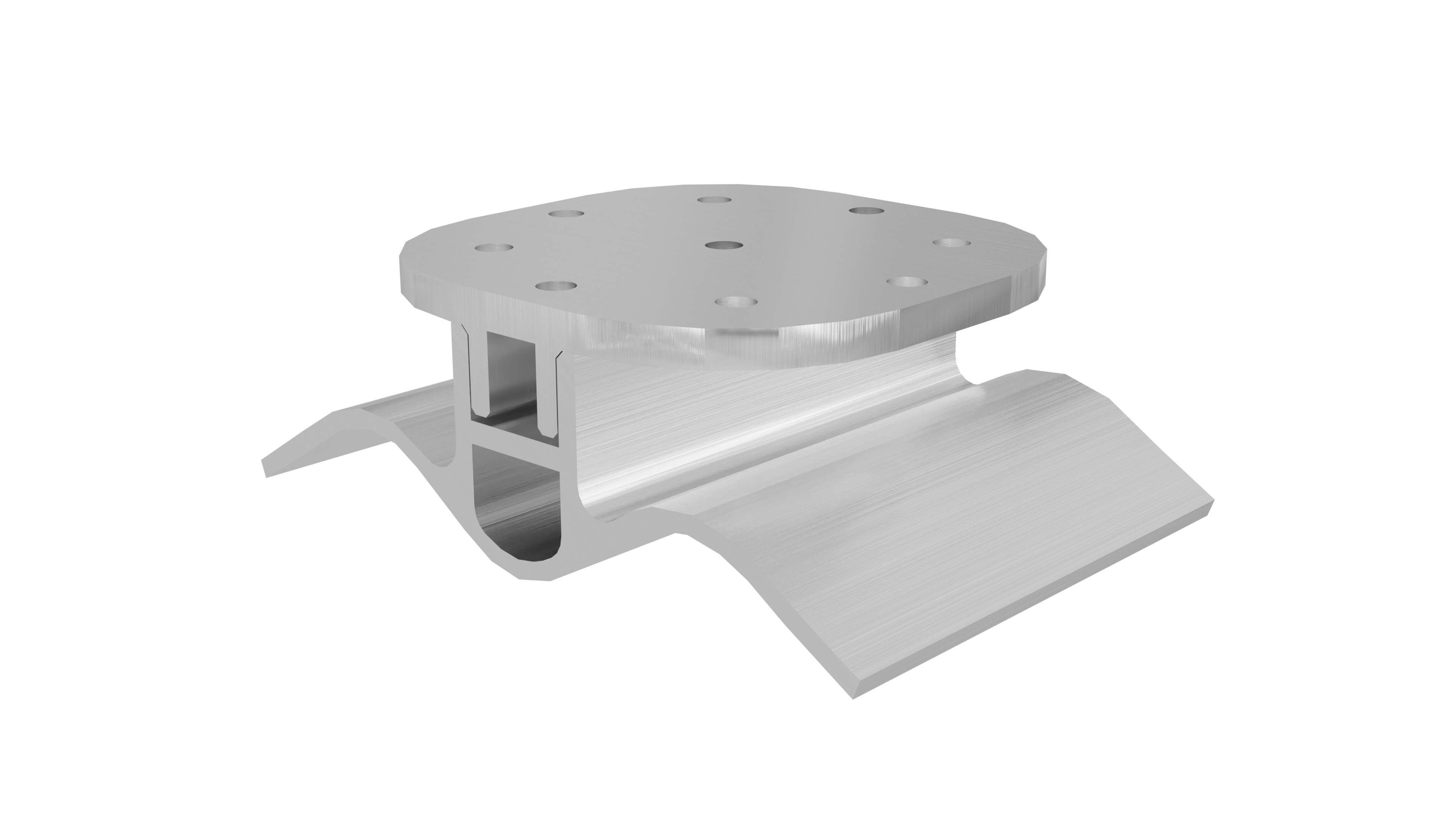

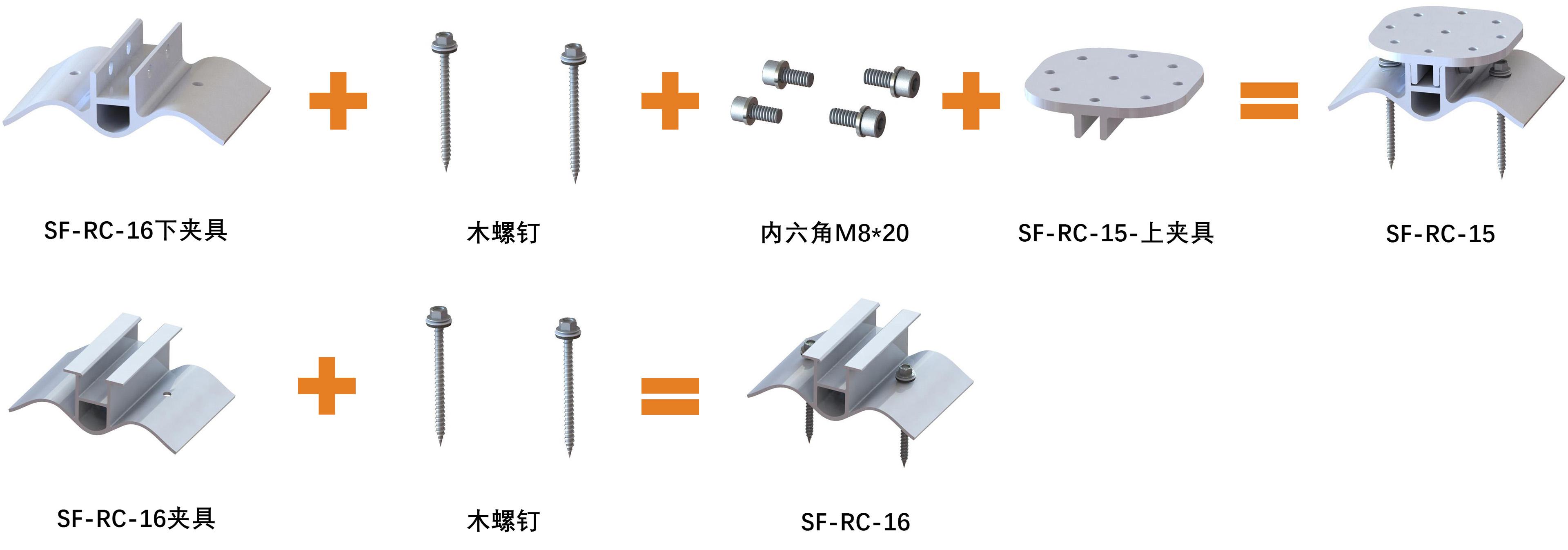

03 Produktkomponenten
| Abmessungen (mm) | A | b | C(°） |
| SF-RC-15 | 76 | 21(R) | 112 |
| SF-RC-16 | 76 | 21(R) | 112 |
04 Kerntechnische Parameter
| Schlüsselindikatoren | Parameterdetails |
| Anwendbares Dach | Gewelltes Metallziegeldach |
| Windlast | 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | Parallel zum Dach |
| Hauptmaterial | Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 |
| Standard | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantie | 10 Jahre Garantie |
05 Branchenanwendungsszenarien
✔ Produktionsfabrik: Dächer von Automobil-/Elektronikfabrikgebäuden
✔ Kühlketten-Logistikzentrum: Großes Lagerdach
✔ Modernisierung des landwirtschaftlichen Gewächshauses: Gewächshaus mit leichtem Stahlrahmen
06 Professionelle technische Dienstleistungen
▶ Schemaentwurf und Strukturanalyse:
Stellen Sie professionelle Lastberichte, Vorrichtungsanordnungssimulationen und BIM-Visualisierungslösungen bereit.
▶ Unterstützung bei der Exploration vor Ort:
Ingenieure führen vor Ort Untersuchungen des Dachzustands durch, um die Installationsbedingungen und Risikopunkte zu bestätigen.
▶ Installationsschulung und -anleitung:
Stellen Sie standardisierte Installationsvideos, Bedienungsanleitungen und technische Anleitungen vor Ort bereit, um eine fehlerfreie Konstruktion zu gewährleisten.
07 Technisches Verifizierungssystem
▶ Extreme Umwelttests
• Besteht den Kälteeinfluss bei -40 °C
• Salzsprühkorrosion (3.000+ Stunden)
• Extreme Tests wie die Simulation eines Hurrikans mit 60 m/s.
▶ Zertifizierung durch Dritte
• Wir verfügen über Zertifikate für Winddruck, Schneedruck, Erdbebensicherheit und Materialzertifizierungen von TÜV, SGS und anderen Institutionen, um die Konformität globaler Projekte sicherzustellen.
08 Pakete & Versand
Verpackung nach internationalem Standard; Waren werden von den Häfen Shanghai, Ningbo, Tianjin, Xiamen und Shenzhen in China versandt.
